CMS45P03H8-HF

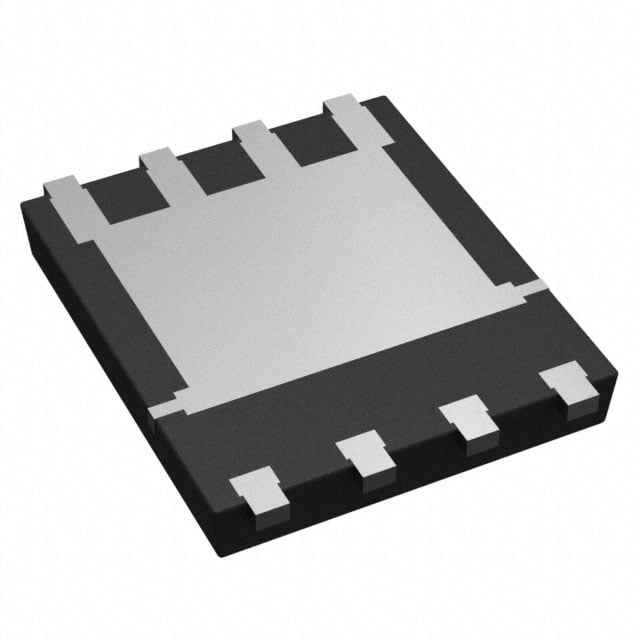

MOSFET P-CH 30V 9.6A/45A DFN5X6
- Üretici
- Comchip Technology
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CMS45P03H8
CMS45P03H8-HF Hakkında
CMS45P03H8-HF, Comchip Technology tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source voltaj desteği ve 45A (Tc) maksimum akım kapasitesi ile tasarlanmıştır. 15mOhm (10V, 30A) On-resistance değeri ile düşük ısı kaybı sağlar. Surface mount DFN5x6 paketlemesi ile kompakt devre tasarımlarına uyum gösterir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında kullanılabilir. Güç yönetimi, DC-DC dönüştürücüler, batarya şarj devresi ve load switching uygulamalarında yaygın olarak tercih edilir. Maksimum 45W güç dissipasyonu (Tc) kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.6A (Ta), 45A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2215 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 45W (Tc) |
| Rds On (Max) @ Id, Vgs | 15mOhm @ 30A, 10V |
| Supplier Device Package | DFN5x6 (PR-PAK) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
