Transistörler - FET, MOSFET - Tekil

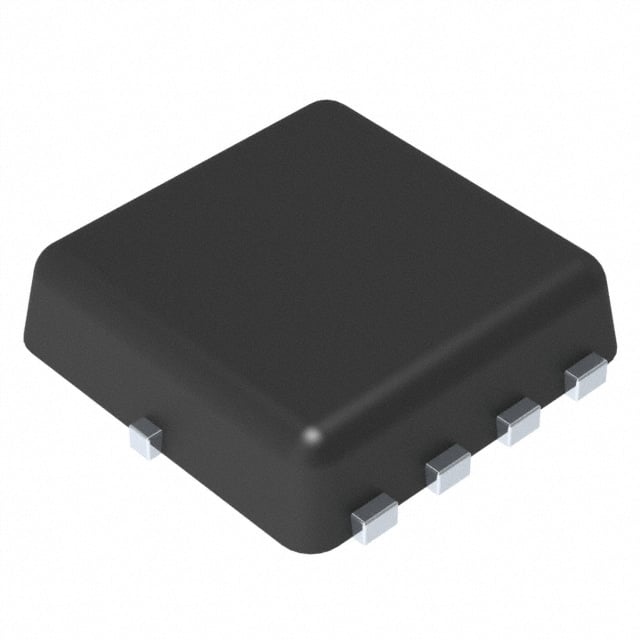

CMS25N03V8-HF
MOSFET N-CH 30V 25A 8PDFN
- Üretici
- Comchip Technology
- Paket/Kılıf
- 8-PowerWDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CMS25N03V8
CMS25N03V8-HF Hakkında
CMS25N03V8-HF, Comchip Technology tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 25A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. 8-pin PowerWDFN (3.3x3.3mm) SMD paketinde sunulan bu transistör, düşük 18mΩ on-resistance değeri ve 7.2nC gate charge karakteristiği ile verimli anahtarlama sağlar. -55°C ile +150°C arasında çalışabilen bileşen, motor kontrol, DC-DC dönüştürücüler, güç yönetimi devreleri ve anahtarlamali güç kaynakları gibi uygulamalarda tercih edilir. Maksimum ±20V gate-source voltajı toleransı ve 2.5V threshold voltajı ile geniş tasarım esnekliği sunar. Son satın alma (Last Time Buy) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 572 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Last Time Buy |
| Power Dissipation (Max) | 1.7W (Ta), 20W (Tc) |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 10A, 10V |
| Supplier Device Package | 8-PDFN (SPR-PAK ) (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
