CMS16P06H8-HF

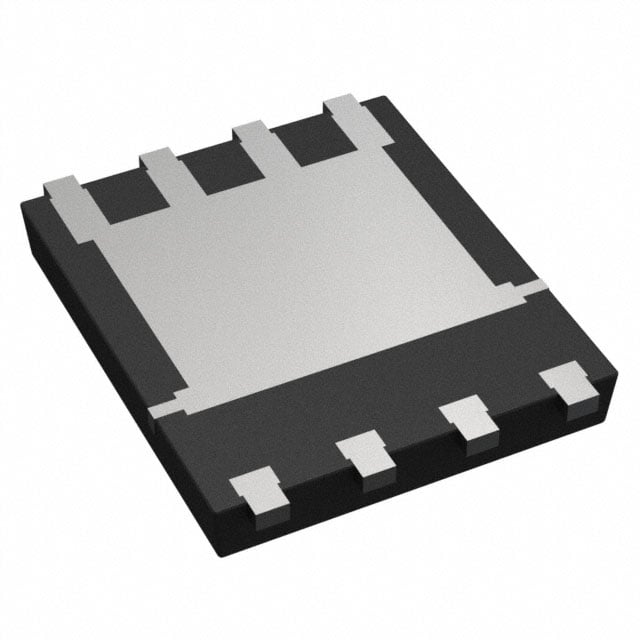

MOSFET P-CH 60V 5A/16A DFN5X6
- Üretici
- Comchip Technology
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CMS16P06H8
CMS16P06H8-HF Hakkında
CMS16P06H8-HF, Comchip Technology tarafından üretilen P-channel MOSFET transistörüdür. 60V drain-source gerilim kapasitesi ve 16A (Tc) sürekli dren akımı ile tasarlanmıştır. DFN5x6 (8-PowerTDFN) yüzey montaj paketinde sunulan bu bileşen, 48mΩ maksimum Rds(on) direnci ile düşük güç kaybı sağlar. -55°C ile 150°C arasında çalışan cihaz, anahtarlama uygulamalarında, güç yönetim devrelerinde ve motor kontrol sistemlerinde kullanılır. 22nC gate charge ve düşük input kapasitesi sayesinde hızlı anahtarlama işlemleri gerçekleştirebilir. Maksimum 25W güç disipasyonu (Tc) ile enerji yoğun uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta), 16A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 22 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1256 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 25W (Tc) |
| Rds On (Max) @ Id, Vgs | 48mOhm @ 8A, 10V |
| Supplier Device Package | DFN5x6 (PR-PAK) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
