Transistörler - FET, MOSFET - Tekil

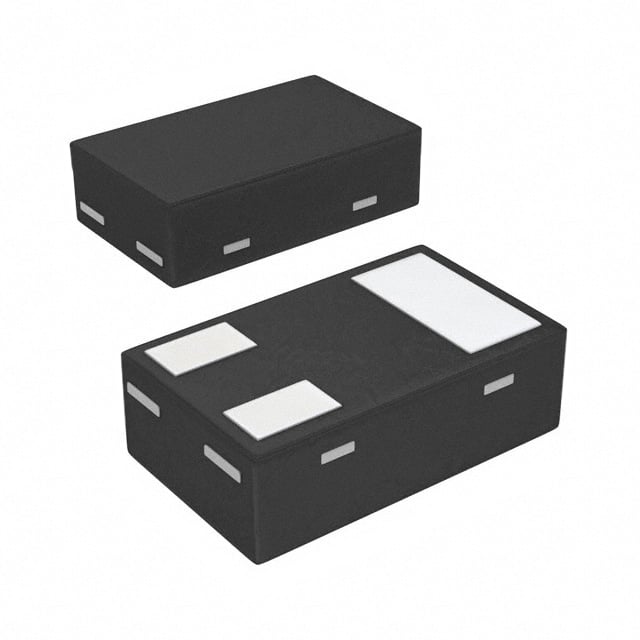

CEDM8004 TR PBFREE
MOSFET P-CH 30V 450MA SOT883VL
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CEDM8004
CEDM8004 TR PBFREE Hakkında
CEDM8004 TR PBFREE, Central Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 30V drain-source voltaj ve 450mA sürekli drenaj akımı ile tasarlanmıştır. SOT-883 yüzey montajlı paketinde sunulan bu bileşen, 4.5V gate geriliminde 1.1Ohm maksimum Rds(on) değeri ile düşük iletim kaybı sağlar. -65°C ile +150°C arasında çalışabilen bu MOSFET, anahtarlama uygulamaları, güç yönetimi devreleri, ses sistemleri ve batarya yönetim sistemlerinde kullanılır. 0.88nC gate yükü ve 55pF input kapasitansı ile hızlı anahtarlama işlemleri gerçekleştirir. Lead-free (PBFREE) yapısıyla RoHS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 450mA (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.88 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 55 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power Dissipation (Max) | 100mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1.1Ohm @ 430mA, 4.5V |
| Supplier Device Package | SOT-883VL |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 8V |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
