Transistörler - FET, MOSFET - Tekil

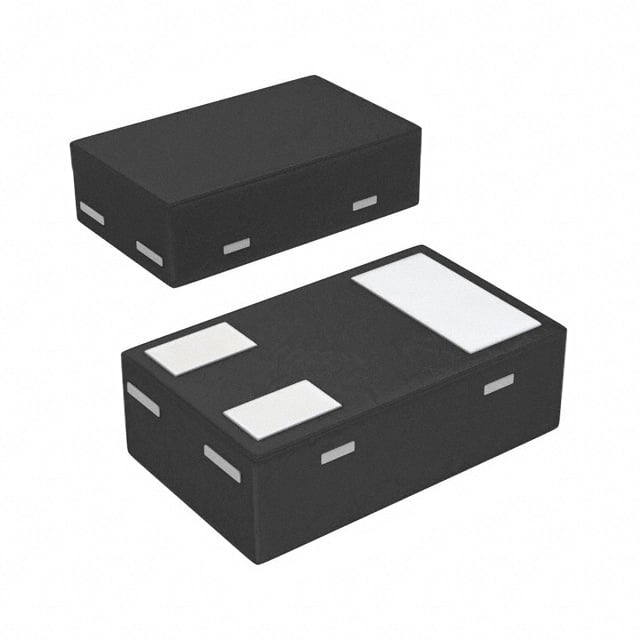

CEDM8001VL TR PBFREE
MOSFET P-CH 20V 100MA SOT883VL
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CEDM8001VL
CEDM8001VL TR PBFREE Hakkında
CEDM8001VL TR PBFREE, Central Semiconductor tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source gerilimi ve 100mA sürekli dren akımı ile düşük güç uygulamalarında kullanılır. SOT-883 yüzey monte paketi sayesinde kompakt tasarımlar için uygun bir çözümdür. 4V gate geriliminde 8Ohm maksimum RDS(on) değeri ile hızlı anahtarlama ve düşük güç kaybı sağlar. -65°C ile +150°C arasında çalışan bu bileşen, portatif cihazlar, güç yönetimi devreleri ve analog anahtarlama uygulamalarında tercih edilir. 0.66nC gate charge ve 45pF input capacitance ile düşük sürücü gücü gereksinimi vardır. Maksimum 100mW güç tüketimi ile verimli çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.66 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 45 pF @ 3 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 100mW (Ta) |
| Rds On (Max) @ Id, Vgs | 8Ohm @ 10mA, 4V |
| Supplier Device Package | SOT-883VL |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 10V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
