Transistörler - FET, MOSFET - Tekil

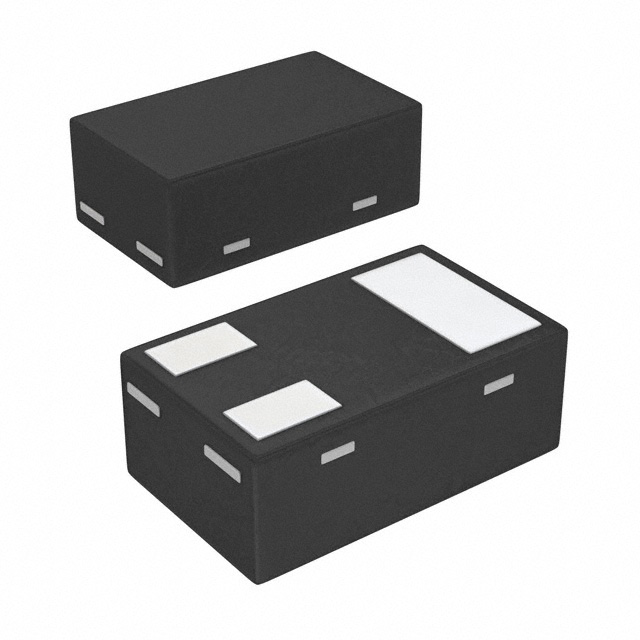

CEDM7002AE TR PBFREE
MOSFET N-CH 60V 300MA SOT883L
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CEDM7002AE
CEDM7002AE TR PBFREE Hakkında
CEDM7002AE TR PBFREE, Central Semiconductor tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source voltajında 300mA continuous drain akımı sağlayan bu bileşen, SOT-883L paketinde sunulmaktadır. 1.4Ω maksimum RDS(on) değeri ile düşük on-state direnci özellikleri barındırır. -65°C ile 150°C arasında çalışabilen geniş sıcaklık aralığında, 100mW maksimum güç tüketimiyle tasarlanmıştır. Yüksek hızlı anahtarlama uygulamaları, küçük sinyal amplifikasyon devreleri, LED sürücüleri ve powerline management sistemlerinde yaygın olarak kullanılmaktadır. Lead-free (PBFREE) teknoloji ile RoHS uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300mA (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 50 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Active |
| Power Dissipation (Max) | 100mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1.4Ohm @ 500mA, 10V |
| Supplier Device Package | SOT-883L |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 20V |
| Vgs(th) (Max) @ Id | 2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
