Transistörler - FET, MOSFET - Tekil

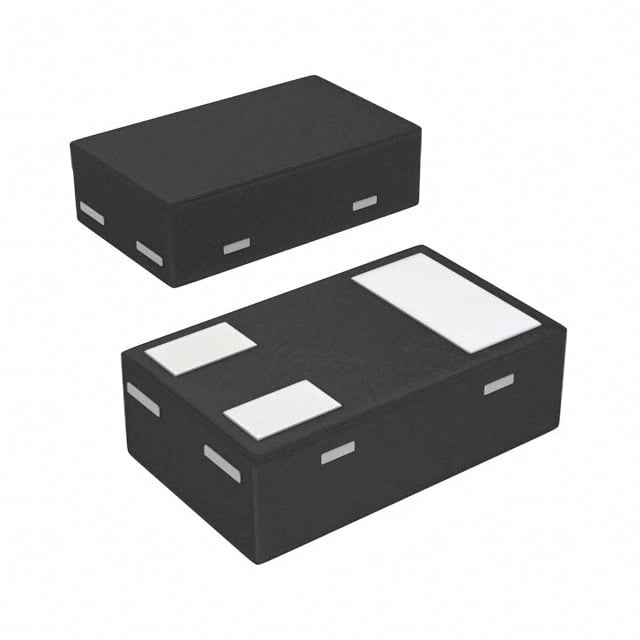

CEDM7001VL TR PBFREE
MOSFET N-CH 20V 100MA SOT883VL
- Üretici
- Central Semiconductor
- Paket/Kılıf
- SC-101
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CEDM7001VL
CEDM7001VL TR PBFREE Hakkında
CEDM7001VL TR PBFREE, Central Semiconductor tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 100mA sürekli drenaj akımı ile çalışan bu bileşen, düşük güç uygulamalarında anahtar ve amplifikasyon işlevleri görmektedir. 3Ω maximum on-state direnci ile enerji kaybını minimuma indirirken, 0.57nC gate charge değeri hızlı anahtarlama sağlar. SOT-883 paketinde sunulan komponent, portatif cihazlar, sensör arabirimleri ve düşük voltaj kontrol devreleri gibi uygulamalarda kullanılır. -65°C ile 150°C arasında çalışma sıcaklığı aralığı geniş ortam koşullarında operasyon imkanı verir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.57 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 9 pF @ 3 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | SC-101, SOT-883 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 100mW (Ta) |
| Rds On (Max) @ Id, Vgs | 3Ohm @ 10mA, 4V |
| Supplier Device Package | SOT-883VL |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 10V |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
