Transistörler - FET, MOSFET - Tekil

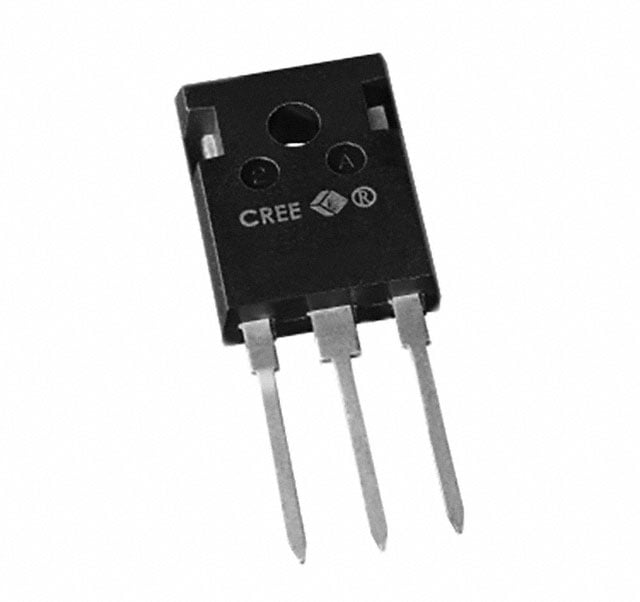

C3M0350120D
SICFET N-CH 1200V 7.6A TO247-3
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0350120D
C3M0350120D Hakkında
Wolfspeed C3M0350120D, Silicon Carbide (SiCFET) teknolojisine dayalı N-Channel güç transistörüdür. 1200V drenaj-kaynak gerilimi ve 7.6A sürekli drenaj akımı kapasitesi ile yüksek gerilim uygulamaları için tasarlanmıştır. 455mOhm maksimum on-direnci (15V kontrol geriliminde) ile verimli anahtarlama sağlar. TO-247-3 paketlemesi ile endüstriyel güç dönüştürücüleri, invertörler, kaynak kaynakları ve motor kontrol sistemlerinde kullanılır. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve düşük kapı yükü (19nC) ile hızlı ve güvenilir anahtarlama karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.6A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 19 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 345 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 455mOhm @ 3.6A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
