Transistörler - FET, MOSFET - Tekil

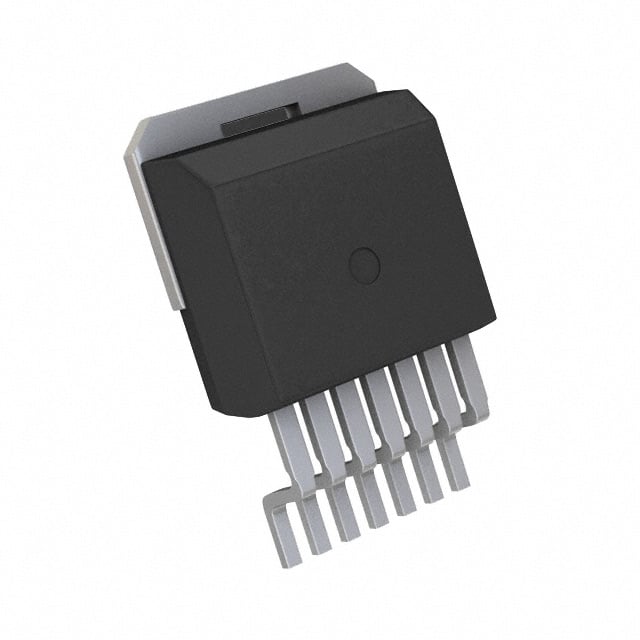

C3M0280090J
SICFET N-CH 900V 11A D2PAK-7
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0280090J
C3M0280090J Hakkında
C3M0280090J, Wolfspeed tarafından üretilen Silicon Carbide (SiC) tabanlı bir N-Channel MOSFET transistördür. 900V drain-source gerilimi ve 11A sürekli drenaj akımı kapasitesine sahip bu bileşen, D²Pak (TO-263-8) yüzey monte paketinde sunulmaktadır. 360mOhm maksimum Rds(on) değeri ile düşük iletim kayıpları sağlar. -55°C ile +150°C arasında çalışabilir ve 50W güç tüketimi kapasitesine sahiptir. 9.5nC gate charge ve 150pF input capacitance özellikleriyle hızlı anahtarlama performansı sunar. Güç dönüşüm uygulamaları, DC-DC konvertörler, inverterler ve yüksek gerilim anahtarlama devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.5 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 150 pF @ 600 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 50W (Tc) |
| Rds On (Max) @ Id, Vgs | 360mOhm @ 7.5A, 15V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +18V, -8V |
| Vgs(th) (Max) @ Id | 3.5V @ 1.2mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
