Transistörler - FET, MOSFET - Tekil

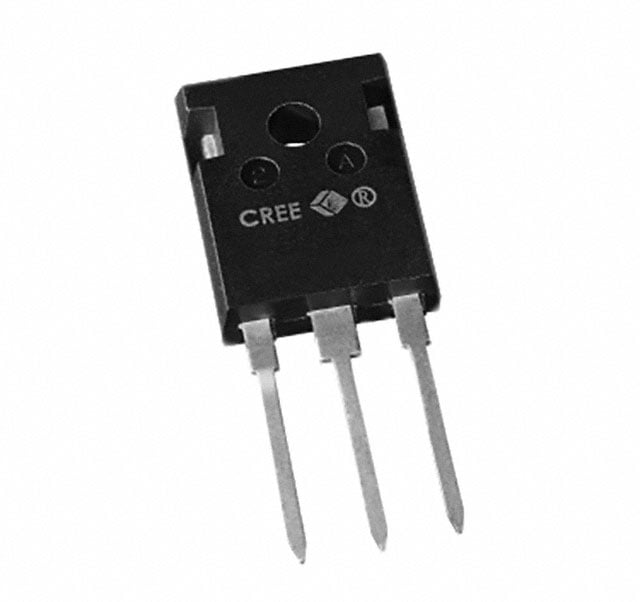

C3M0160120D
SICFET N-CH 1200V 17A TO247-3
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0160120D
C3M0160120D Hakkında
Wolfspeed tarafından üretilen C3M0160120D, 1200V yüksek voltaj uygulamaları için tasarlanmış N-Channel SiCFET (Silicon Carbide FET) transistördür. TO-247-3 paketinde sunulan bu bileşen, 17A sürekli drenaj akımı ve 208mΩ (maksimum) Ron değeri ile düşük kayıp uygulamalarda kullanılır. 38nC gate charge ve 632pF input capacitance özellikleri ile hızlı anahtarlama sağlar. -55°C ile +150°C çalışma sıcaklığı aralığında güvenilir performans sunmaktadır. Enerji dönüştürme sistemleri, güç kaynakları, invertörler ve yüksek voltaj motor kontrolü gibi endüstriyel uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 632 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 97W (Tc) |
| Rds On (Max) @ Id, Vgs | 208mOhm @ 8.5A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.6V @ 2.33mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
