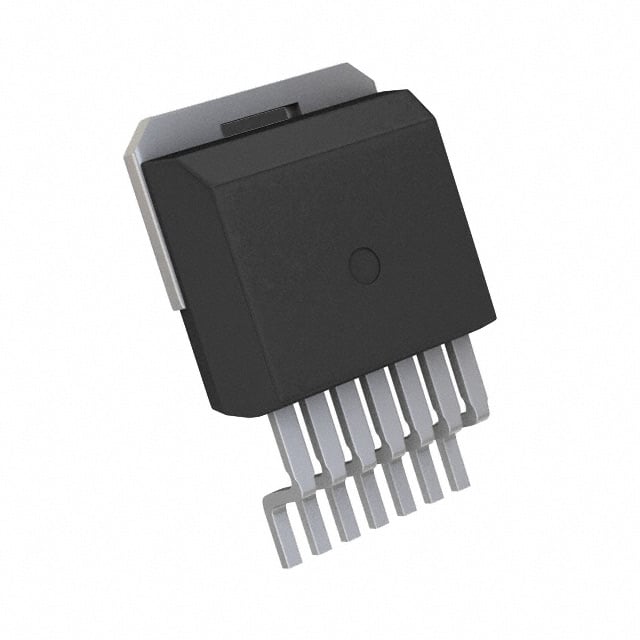

C3M0120100J
SICFET N-CH 1000V 22A D2PAK-7
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0120100J
C3M0120100J Hakkında
Wolfspeed C3M0120100J, Silicon Carbide (SiCFET) tabanlı N-Channel MOSFET transistördür. 1000V drain-source voltajında 22A sürekli akım kapasitesine sahiptir. 155mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. 15V gate sürme voltajında çalışan bu FET, 21.5nC gate charge karakteristiği ile hızlı anahtarlama performansı sunar. -55°C ile +150°C arasında çalışabilir. D2PAK-7 (TO-263-8) surface mount paketi ile yüksek güç yoğunluğu uygulamalarında kullanılır. Özellikle güç kaynakları, invertörler, DC-DC dönüştürücüler ve endüstriyel sürücü uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 21.5 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 600 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 83W (Tc) |
| Rds On (Max) @ Id, Vgs | 155mOhm @ 15A, 15V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.5V @ 3mA |
