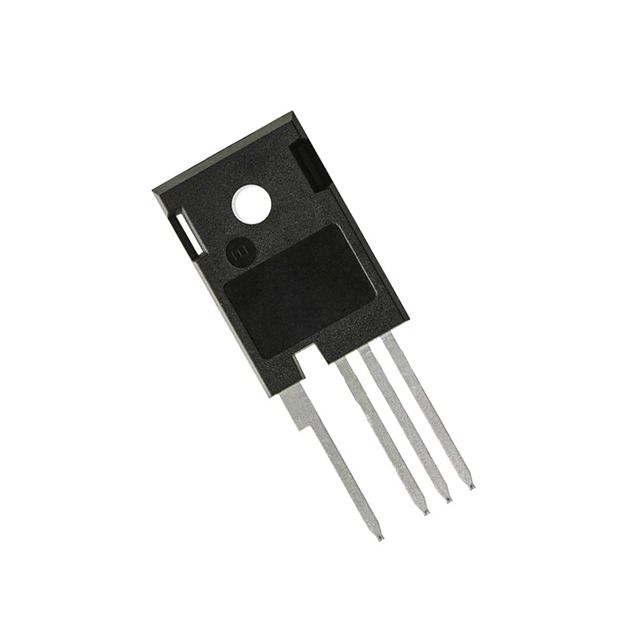

C3M0075120K
SICFET N-CH 1200V 30A TO247-4L
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0075120K
C3M0075120K Hakkında
Wolfspeed C3M0075120K, 1200V drain-source gerilimi ile çalışabilen N-Channel SiCFET (Silicon Carbide Field Effect Transistor) transistördür. 30A sürekli drenaj akımı kapasitesi ve 90mOhm maksimum RDS(on) değeri ile güç yönetimi uygulamalarında kullanılır. TO-247-4L paketinde sunulan bu bileşen, güneş enerjisi inverterlerinde, endüstriyel motor kontrollerinde, elektrikli araç şarj sistemlerinde ve yüksek voltaj anahtarlama uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışabilir ve 113.6W maksimum güç harcaması ile termal yönetimi optimize edilmiştir. SiC teknolojisi sayesinde daha düşük anahtarlama kayıpları ve daha yüksek verim sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 113.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 20A, 15V |
| Supplier Device Package | TO-247-4L |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 4V @ 5mA |
