Transistörler - FET, MOSFET - Tekil

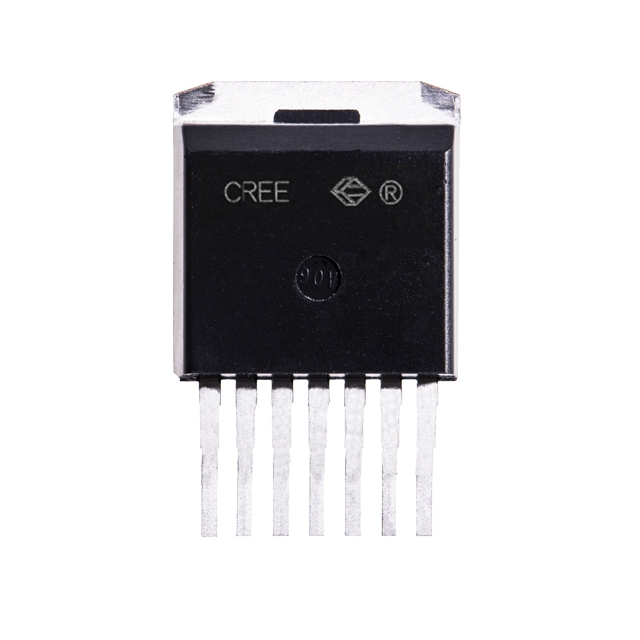

C3M0075120J-TR
SICFET N-CH 1200V 30A TO263-7
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0075120J
C3M0075120J-TR Hakkında
Wolfspeed tarafından üretilen C3M0075120J-TR, Silicon Carbide (SiC) teknolojisine dayalı bir N-Channel MOSFET transistördür. 1200V drain-source voltaj ve 30A sürekli drenaj akımı kapasitesiyle yüksek güç uygulamalarında kullanılır. 90mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. TO-263-7 (D²Pak) paketinde sunulan bu bileşen, güç dönüştürücüler, inverterler, DC-DC konvertörler ve endüstriyel sürücü uygulamalarında tercih edilir. -55°C ile +150°C çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 1000 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 113.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 20A, 15V |
| Supplier Device Package | TO-263-7 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 4V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
