C3M0075120D

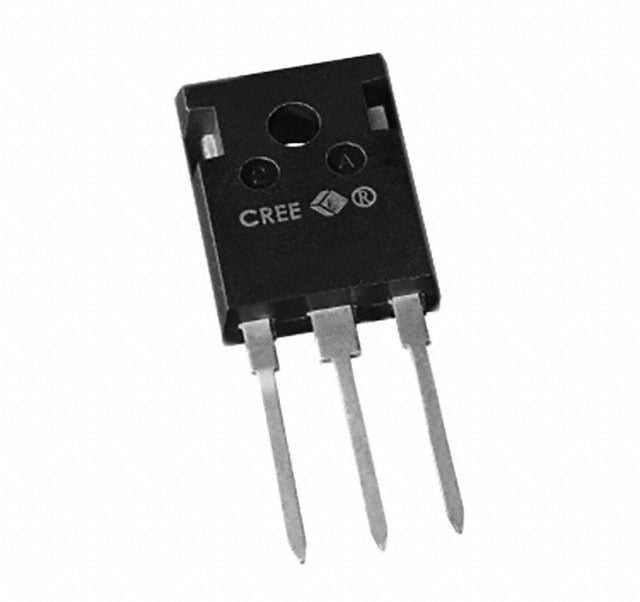

SICFET N-CH 1200V 30A TO247-3
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0075120D
C3M0075120D Hakkında
Wolfspeed C3M0075120D, Silicon Carbide (SiCFET) teknolojisine dayalı N-kanal güç transistörüdür. 1200V drain-source voltaj ve 30A sürekli drenaj akımı kapasitesiyle yüksek voltaj uygulamalarında kullanılır. 90mΩ on-state direnç (15V gate geriliminde 20A'de) ile verimli güç yönetimi sağlar. TO-247-3 paket formatında sunulan bu bileşen, endüstriyel güç dönüştürücüler, inverterler, motor sürücüleri ve renewable enerji sistemlerinde anahtarlama elemanı olarak uygulanır. -55°C ile 150°C arasında güvenilir çalışma kapasitesi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 54 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 113.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 90mOhm @ 20A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 4V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
