Transistörler - FET, MOSFET - Tekil

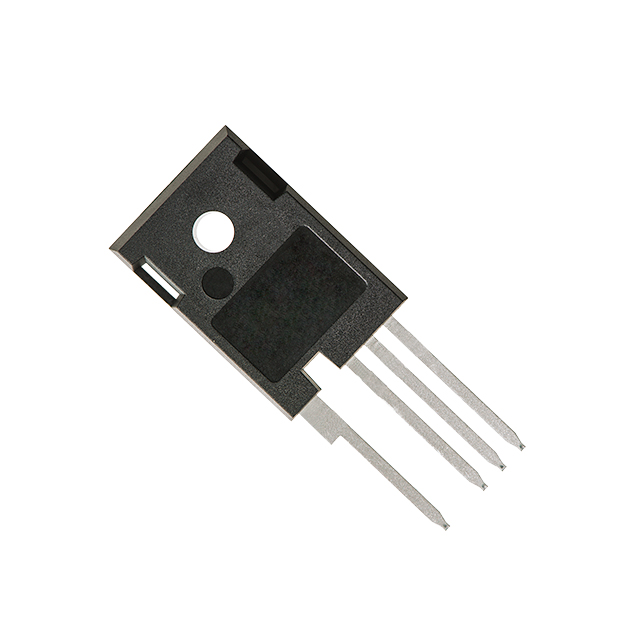

C3M0065100K
SICFET N-CH 1000V 35A TO247-4L
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0065100K
C3M0065100K Hakkında
Wolfspeed C3M0065100K, Silicon Carbide (SiCFET) teknolojisine dayalı N-Channel MOSFET transistördür. 1000V drain-source voltaj ve 35A sürekli drain akımı kapasitesiyle yüksek güç uygulamalarında kullanılır. TO-247-4L paketinde monte edilen bu transistör, 78mOhm maksimum on-state direnci ile verimli güç dönüşümü sağlar. Endüstriyel güç kaynakları, motor kontrolü, fotovoltaik invertörler ve diğer yüksek voltaj anahtarlama devrelerinde uygulanır. -55°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. 15V gate drive voltajıyla kolay entegrasyon ve 660pF input kapasitanslı tasarımı hızlı anahtarlama işlemlerine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 1000 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 35 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 660 pF @ 600 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 113.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 78mOhm @ 20A, 15V |
| Supplier Device Package | TO-247-4L |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 3.5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
