Transistörler - FET, MOSFET - Tekil

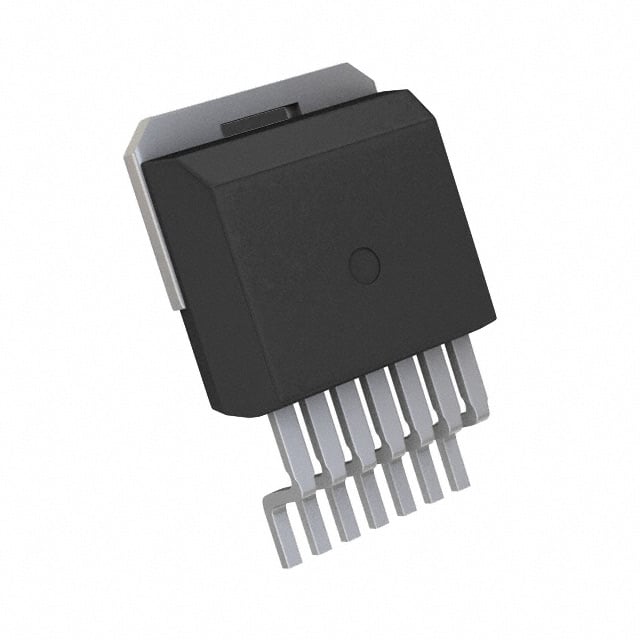

C3M0065090J-TR
SICFET N-CH 900V 35A D2PAK-7
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0065090J
C3M0065090J-TR Hakkında
Wolfspeed tarafından üretilen C3M0065090J-TR, Silicon Carbide (SiCFET) teknolojisini kullanan N-Channel MOSFET transistördür. 900V drain-source gerilimi ve 35A sürekli drenaj akımı ile yüksek gerilim uygulamalarında kullanılır. 78mOhm düşük RDS(on) değeri ile anahtarlama kayıplarını minimize eder. 15V gate sürücü geriliminde çalışır ve 30nC gate yükü ile hızlı anahtarlama performansı sağlar. TO-263-8 D²Pak paketinde sunulan bu transistör, endüstriyel güç dönüştürücüleri, motor kontrolü, kaynak cihazları ve enerji yönetimi sistemlerinde kullanılan uygulamalarda tercih edilir. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 35A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 660 pF @ 600 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 113W (Tc) |
| Rds On (Max) @ Id, Vgs | 78mOhm @ 20A, 15V |
| Supplier Device Package | D2PAK-7 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 2.1V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
