Transistörler - FET, MOSFET - Tekil

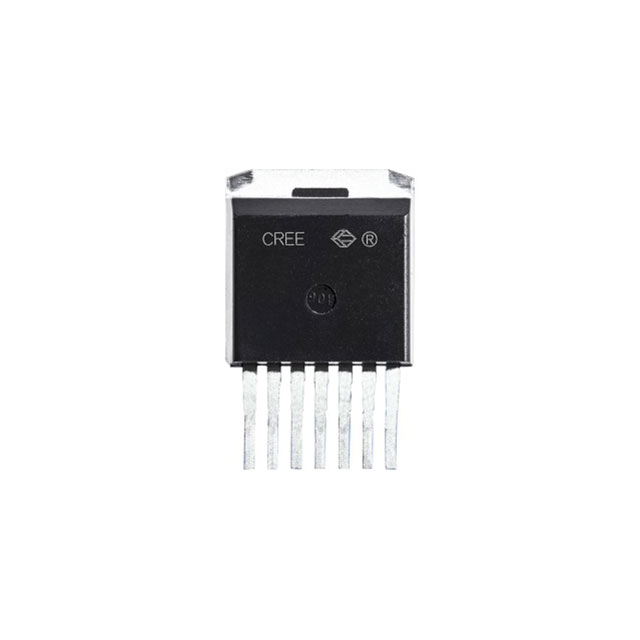

C3M0060065J
SICFET N-CH 650V 36A TO263-7
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0060065J
C3M0060065J Hakkında
Wolfspeed C3M0060065J, Silicon Carbide (SiCFET) teknolojisinde üretilen N-Channel MOSFET transistördür. 650V drain-source geriliminde 36A sürekli drenaj akımı sağlayabilir. TO-263-7 (D²Pak) yüzey montajlı pakette sunulan bu bileşen, 79mΩ maksimum RDS(on) değeri ile düşük kayıplar sunmaktadır. Gate charge 46nC ve 1020pF input kapasitansi özellikleri hızlı anahtarlama uygulamalarına uygun. -40°C ile +175°C arasında çalışır ve 136W maksimum güç tüketimi kapasitesine sahiptir. Yüksek voltaj güç dönüştürme, anahtarlama güç kaynakları, inverterler ve motor sürücü uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 36A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 46 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1020 pF @ 600 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Active |
| Power Dissipation (Max) | 136W (Tc) |
| Rds On (Max) @ Id, Vgs | 79mOhm @ 13.2A, 15V |
| Supplier Device Package | TO-263-7 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.6V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
