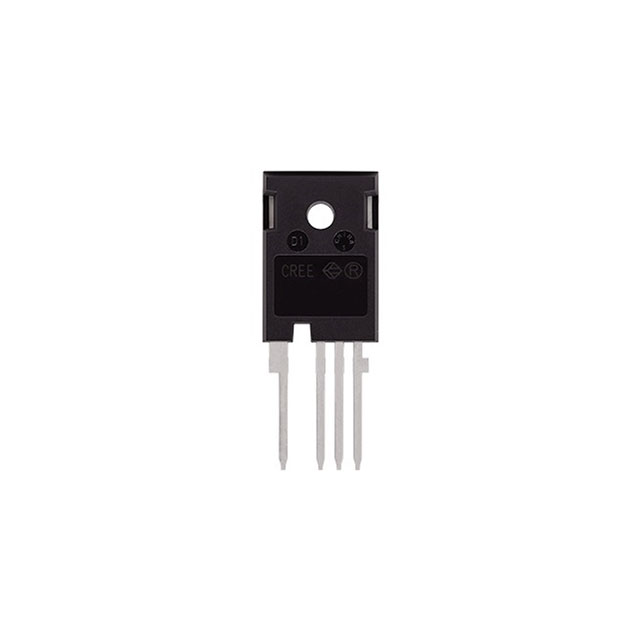

C3M0045065K
GEN 3 650V 49A SIC MOSFET
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0045065K
C3M0045065K Hakkında
Wolfspeed tarafından üretilen C3M0045065K, 650V drain-source voltaj desteğine sahip bir N-Channel Silicon Carbide (SiC) MOSFET transistördür. 49A sürekli drenaj akımı kapasitesine ve 60mOhm maksimum on-state direnci ile yüksek güç uygulamalarında verimli şalter görevi üstlenir. TO-247-4 paketinde sunulan bu komponen, 176W güç dağılım kapasitesine sahip olup -40°C ile 175°C arasında güvenilir çalışma sağlar. Gate charge değeri 63nC ve düşük input capacitance özellikleri hızlı anahtarlama ve düşük geç zamanlamaya imkan tanır. Endüstriyel güç dönüştürücüler, sürücüler, yenilenebilir enerji sistemleri ve elektrik taşıt uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 49A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 63 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1621 pF @ 600 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 176W (Tc) |
| Rds On (Max) @ Id, Vgs | 60mOhm @ 17.6A, 15V |
| Supplier Device Package | TO-247-4L |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 3.6V @ 4.84mA |
