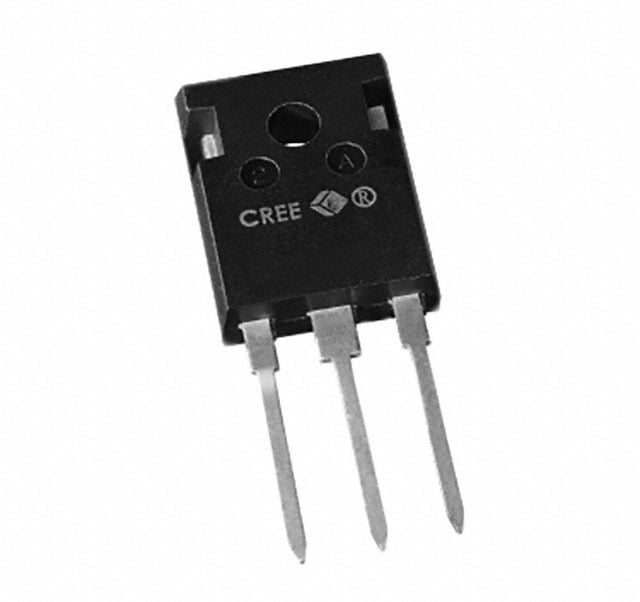

C3M0040120D
1200V 40MOHM SIC MOSFET
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0040120D
C3M0040120D Hakkında
C3M0040120D, Wolfspeed tarafından üretilen 1200V SiC (Silicon Carbide) tabanlı N-Channel MOSFET transistördür. 66A sürekli dren akımı ve 40mΩ Ron ile yüksek güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, 326W güç yayınabilir. -40°C ile 175°C arasında güvenilir çalışma sağlar. Endüstriyel invertörler, güç kaynakları, motor sürücüler ve yüksek voltaj anahtarlama uygulamalarında tercih edilir. SiC teknolojisi sayesinde geleneksel Si MOSFET'lerden daha düşük kayıplar ve daha hızlı anahtarlama karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 66A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 101 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2900 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 326W (Tc) |
| Rds On (Max) @ Id, Vgs | 53.5mOhm @ 33.3A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.6V @ 9.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
