Transistörler - FET, MOSFET - Tekil

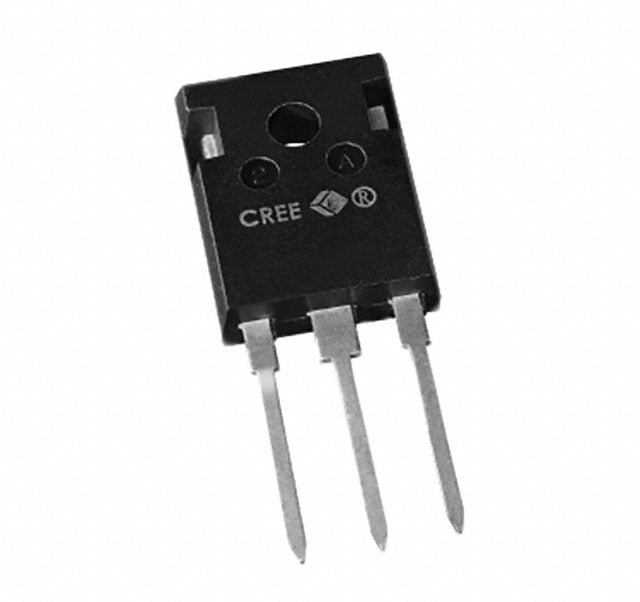

C3M0032120D
SICFET N-CH 1200V 63A TO247-3
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0032120D
C3M0032120D Hakkında
C3M0032120D, Wolfspeed tarafından üretilen N-Channel Silicon Carbide (SiCFET) güç transistörüdür. 1200V drain-source voltaj ve 63A kontinyu dren akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. 43mOhm maksimum on-direnç değeri ile verimli anahtarlama sağlar. TO-247-3 paketinde sunulan bu bileşen, güç dönüştürücüleri, invertörler, motor sürücüleri ve endüstriyel enerji yönetim sistemlerinde yaygın olarak uygulanır. -40°C ile 175°C arasında çalışma sıcaklığına ve 283W maksimum güç kaybı kapasitesine sahiptir. 114nC gate charge değeri ile hızlı anahtarlama karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 63A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 114 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3357 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 283W (Tc) |
| Rds On (Max) @ Id, Vgs | 43mOhm @ 40A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.6V @ 11.5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
