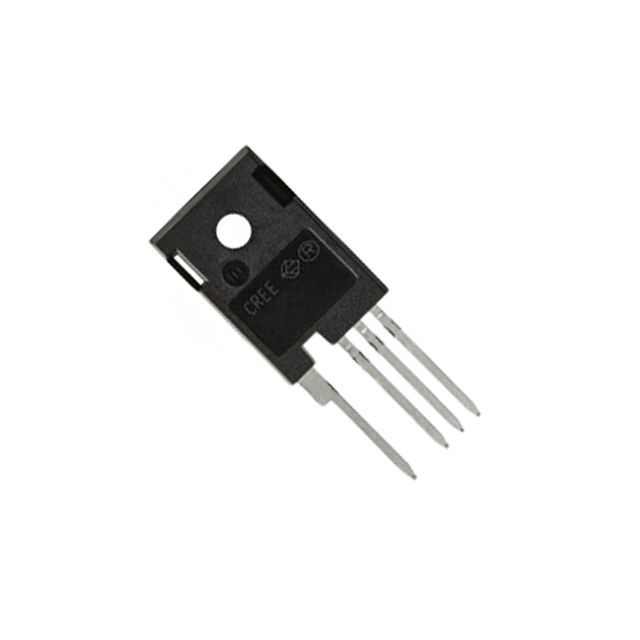

C3M0030090K
SICFET N-CH 900V 63A TO247-4
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0030090K
C3M0030090K Hakkında
Wolfspeed tarafından üretilen C3M0030090K, 900V drain-source voltajında çalışan N-channel SiCFET (Silicon Carbide Field Effect Transistor) transistördür. TO-247-4 paketinde sunulan bu bileşen, 63A sürekli drenaj akımı kapasitesine ve 39mΩ maksimum RDS(on) değerine sahiptir. Silikon karbür teknolojisi sayesinde yüksek gerilim uygulamalarında düşük kayıp ve hızlı anahtarlama özellikleri sağlar. -55°C ile +150°C arasında çalışabilen bu transistör, endüstriyel invertörler, DC-DC dönüştürücüler, güç kaynakları ve elektrik araç sürücü sistemlerinde kullanılmaktadır. Gate charge karakteristiği 87nC ve input capacitance değeri 1864pF olarak belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 63A (Tc) |
| Drain to Source Voltage (Vdss) | 900 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 87 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1864 pF @ 600 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 149W (Tc) |
| Rds On (Max) @ Id, Vgs | 39mOhm @ 35A, 15V |
| Supplier Device Package | TO-247-4L |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.5V @ 11mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
