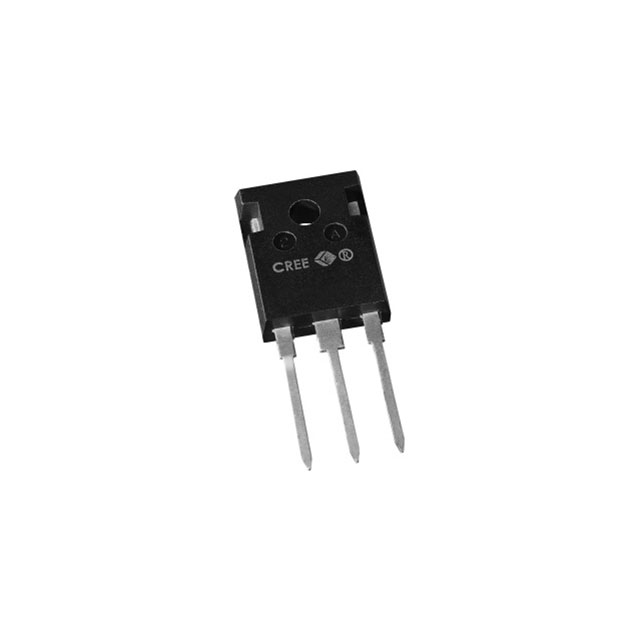

C3M0025065D
GEN 3 650V 25 M SIC MOSFET
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0025065D
C3M0025065D Hakkında
Wolfspeed C3M0025065D, 650V derecelendirilmiş 3. Nesil SiCFET (Silicon Carbide) teknolojisi kullanan N-Channel MOSFET transistördür. 97A sürekli dren akımı kapasitesi ve 34 mΩ maksimum RDS(on) değeri ile yüksek güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu transistör, -40°C ile +175°C arasında çalışır. Endüstriyel sürücü devreleri, güç kaynakları, inverterler ve yüksek frekanslı anahtarlama uygulamalarında tercih edilir. 326W maksimum güç disipasyonu kapasitesiyle, verimli enerji dönüşümü gerektiren sistemlerde yer alır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 97A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2980 pF @ 600 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 326W (Tc) |
| Rds On (Max) @ Id, Vgs | 34mOhm @ 33.5A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +19V, -8V |
| Vgs(th) (Max) @ Id | 3.6V @ 9.22mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
