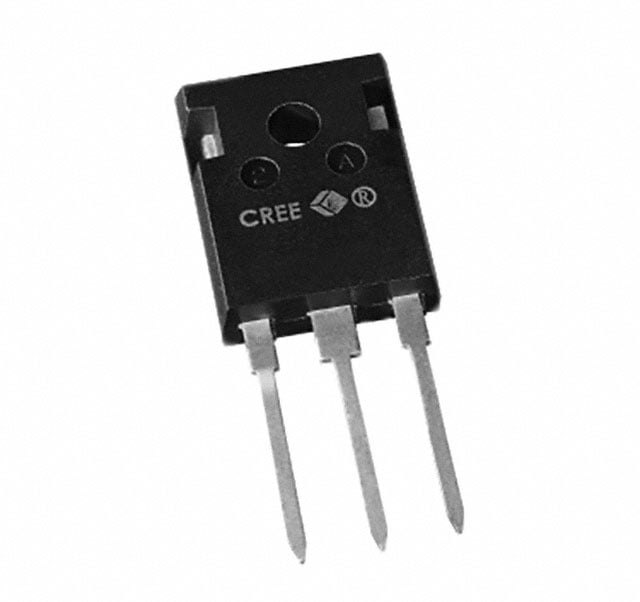

C3M0016120D
SICFET N-CH 1200V 115A TO247-3
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C3M0016120D
C3M0016120D Hakkında
Wolfspeed C3M0016120D, 1200V dayanıklılığa sahip N-Channel SiCFET (Silicon Carbide Field Effect Transistor) transistördür. 115A sürekli dren akımı kapasitesi ile güç elektronik uygulamalarında kullanılır. TO-247-3 paketlemesi ile sağlanan bileşen, düşük açık direnci (Rds On: 22.3mOhm @ 75A, 15V) sayesinde ısıl kayıpları minimize eder. -40°C ile +175°C arasında çalışma sıcaklığında stabil performans sunar. Endüstriyel güç dönüştürücüler, invertörler, çalışan kaynaklar ve yüksek voltaj anahtarlama uygulamalarında tercih edilir. Silikon karbür teknolojisi kullanılması hızlı anahtarlama özellikleri ve termal performansı iyileştirerek sistem verimliliğini artırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 115A (Tc) |
| Drain to Source Voltage (Vdss) | 1200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 15V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 207 nC @ 15 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6085 pF @ 1000 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power Dissipation (Max) | 556W (Tc) |
| Rds On (Max) @ Id, Vgs | 22.3mOhm @ 75A, 15V |
| Supplier Device Package | TO-247-3 |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +15V, -4V |
| Vgs(th) (Max) @ Id | 3.6V @ 23mA |
