Transistörler - FET, MOSFET - Tekil

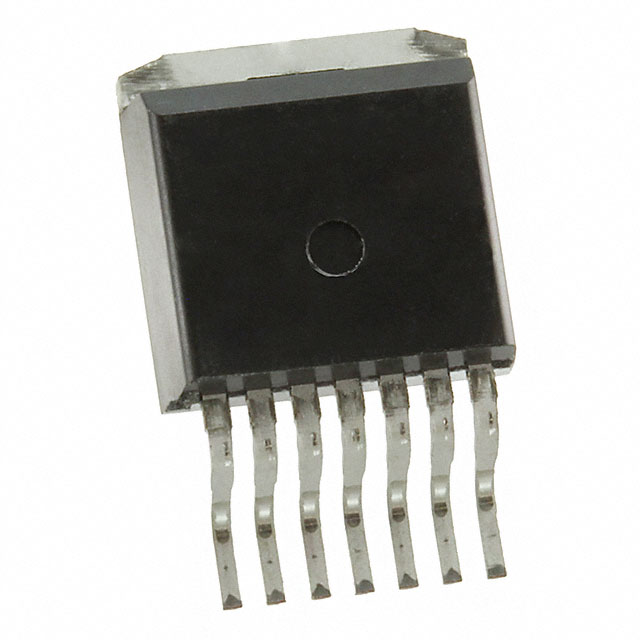

C2M1000170J
SICFET N-CH 1700V 5.3A D2PAK
- Üretici
- Wolfspeed
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- C2M1000170J
C2M1000170J Hakkında
C2M1000170J, Wolfspeed tarafından üretilen bir Silicon Carbide (SiCFET) N-Channel MOSFET transistördür. 1700V dayanıklı kapı-kaynak gerilimi ve 5.3A sürekli dren akımı kapasitesi ile yüksek voltaj güç uygulamalarında kullanılır. 1.4Ω maksimum RDS(ON) değeri ile düşük iletim kaybına sahiptir. TO-263-7 (D2PAK) yüzeye monte paketinde sunulan bu bileşen, endüstriyel invertörler, solar enerji sistemleri, elektrik tren uygulamaları ve AC/DC dönüştürücülerde yaygın olarak tercih edilir. -55°C ile 150°C çalışma sıcaklık aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5.3A (Tc) |
| Drain to Source Voltage (Vdss) | 1700 V |
| Drive Voltage (Max Rds On, Min Rds On) | 20V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13 nC @ 20 V |
| Input Capacitance (Ciss) (Max) @ Vds | 200 pF @ 1000 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-263-7 (Straight Leads) |
| Part Status | Active |
| Power Dissipation (Max) | 78W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.4Ohm @ 2A, 20V |
| Supplier Device Package | D2PAK (7-Lead) |
| Technology | SiCFET (Silicon Carbide) |
| Vgs (Max) | +25V, -10V |
| Vgs(th) (Max) @ Id | 3.1V @ 500µA (Typ) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
