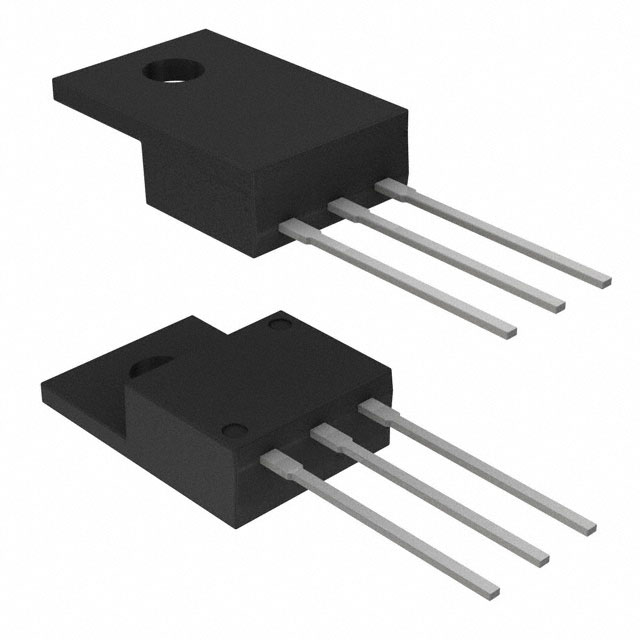

BXL4001
MOSFET N-CH 75V 85A TO220
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BXL4001
BXL4001 Hakkında
BXL4001, onsemi tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source gerilim ve 85A sürekli drain akımı kapasitesine sahiptir. TO-220-3 paket tipinde sunulan bu bileşen, yüksek akım anahtarlama uygulamalarında kullanılır. 12.4mOhm on-state direnç (10V gate geriliminde, 43A akımda) ile iyi iletkenlik sağlar. Gate charge 115nC olarak belirtilmiş olup hızlı anahtarlama performansı sunar. Maksimum junction sıcaklığı 150°C'dir. Güç kaynakları, motor denetleyicileri ve anahtarlama uygulamalarında tercih edilir. Parça durumu obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 85A (Ta) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 115 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6700 pF @ 20 V |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.75W (Ta), 75W (Tc) |
| Rds On (Max) @ Id, Vgs | 12.4mOhm @ 43A, 10V |
| Supplier Device Package | TO-220(LS) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
