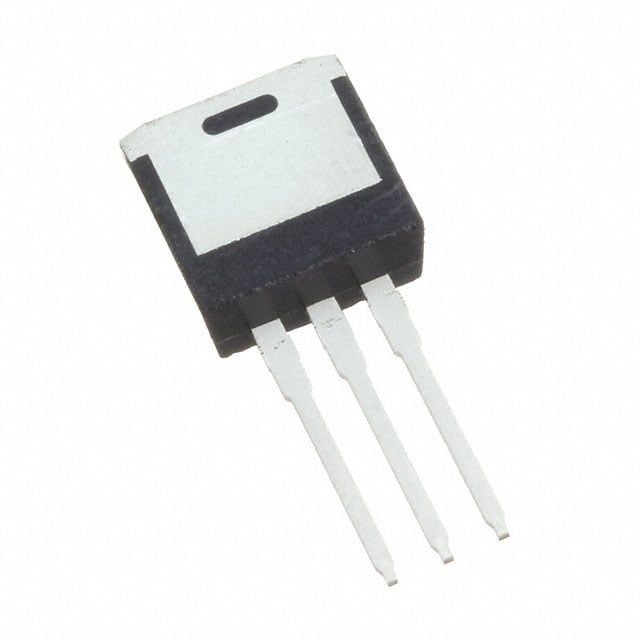

BUZ31H3046XKSA1
MOSFET N-CH 200V 14.5A TO262-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-262-3 Long Leads
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUZ31H3046XKSA1
BUZ31H3046XKSA1 Hakkında
BUZ31H3046XKSA1, Rochester Electronics tarafından üretilen N-channel MOSFET transistörüdür. 200V drain-source voltajında 14.5A sürekli drenaj akımı sağlayan bu bileşen, 95W güç dağıtımına kapaklıdır. TO-262-3 (I²Pak) kapsülde sunulan komponent, 5V sürüş voltajında 200mOhm maksimum RDS(on) değerine sahiptir. -55°C ile +150°C arasında çalışmaya uygun olan bu MOSFET, anahtarlama uygulamaları, motor denetimi, güç kaynağı tasarımları ve endüstriyel kontrol sistemlerinde kullanılır. Vgs(th) değeri 1mA'de 4V'tur. Bileşen kullanım dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14.5A (Tc) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 1120 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-262-3 Long Leads, I²Pak, TO-262AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 95W (Tc) |
| Rds On (Max) @ Id, Vgs | 200mOhm @ 9A, 5V |
| Supplier Device Package | PG-TO262-3-1 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
