Transistörler - FET, MOSFET - Tekil

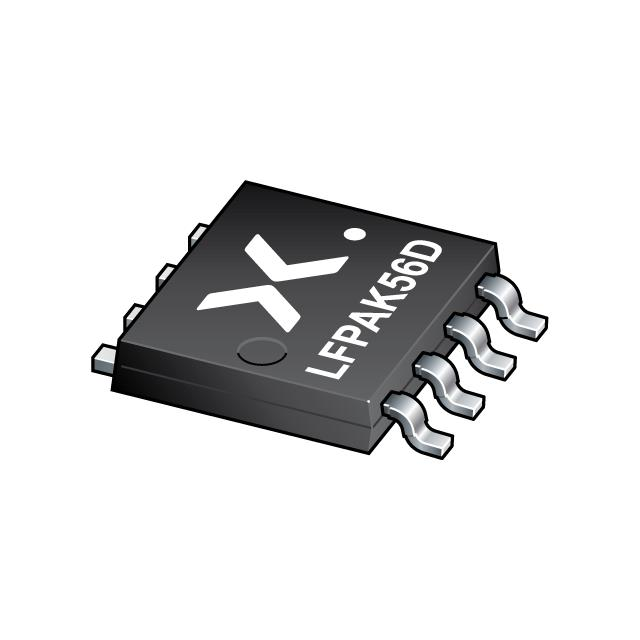

BUK9K5R1-30EX
NEXPERIA BUK9K5R1 - DUAL N-CHANN
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1205
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK9K5R1
BUK9K5R1-30EX Hakkında
BUK9K5R1-30EX, Nexperia tarafından üretilen dual N-channel MOSFET transistörüdür. Logic level gate özelliğine sahip bu komponent, 30V drain-source gerilimi ve 40A sürekli drenaj akımı kapasitesine sahiptir. 5.3mOhm'luk düşük RDS(on) değeri ve 26.7nC gate charge ile anahtarlama uygulamalarında verimli çalışır. SOT-1205 (LFPAK56D) paketinde sunulan bu dual MOSFET, motor kontrol, LED sürücüleri, güç yönetimi ve DC-DC dönüştürücü uygulamalarında yaygın olarak kullanılmaktadır. -55°C ile 175°C arasında çalışabilen bu komponent, yüksek entegrasyon gerektiren kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 40A |
| Part Status | Active |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 26.7nC @ 5V |
| Input Capacitance (Ciss) (Max) @ Vds | 3065pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Power - Max | 68W |
| Rds On (Max) @ Id, Vgs | 5.3mOhm @ 10A, 5V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 2.1V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
