Transistörler - FET, MOSFET - Tekil

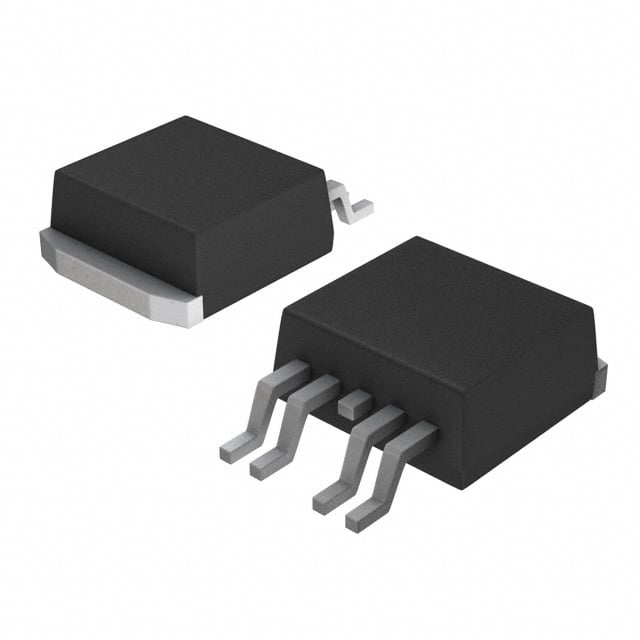

BUK9107-55ATE,118
MOSFET N-CH 55V 75A SOT426
- Üretici
- Nexperia
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK9107-55ATE
BUK9107-55ATE,118 Hakkında
BUK9107-55ATE,118, Nexperia tarafından üretilen N-Channel MOSFET transistörüdür. 55V drain-source gerilimi ve 75A sürekli drain akımı kapasitesine sahiptir. TO-263-5 (D²Pak) paketinde sunulan bu bileşen, 6.2mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. Temperature sensing diode özelliği ile termal monitorlama yapılabilir. -55°C ile 175°C arasında çalışma sıcaklığına sahiptir. Güç yönetimi, motor kontrolü, DC-DC konverterler ve anahtar uygulamalarında kullanılır. Gate charge değeri 108nC olup 4.5V-10V sürücü gerilimleriyle uyumludur. Not: Bu ürün üretim dışı (Obsolete) konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5836 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.2mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
