Transistörler - FET, MOSFET - Tekil

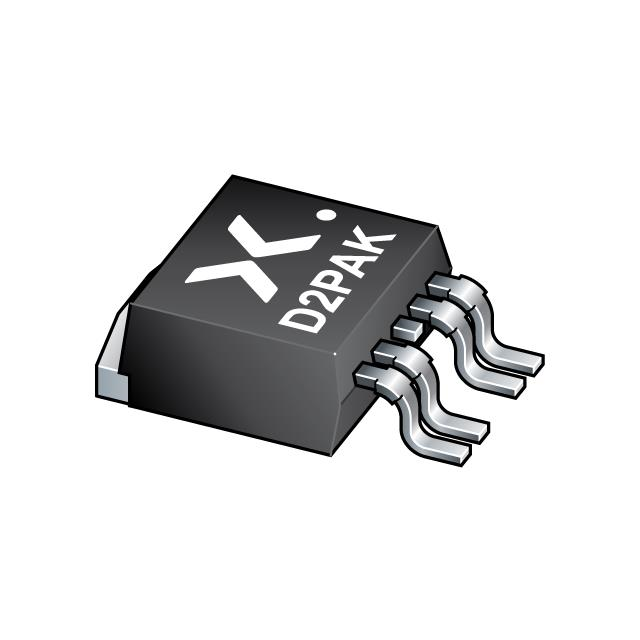

BUK9107-55ATE,118
NOW NEXPERIA BUK9107-55ATE -
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK9107-55ATE
BUK9107-55ATE,118 Hakkında
BUK9107-55ATE, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 75A sürekli drenaj akımı ve 55V drenaj-kaynak gerilimi ile tasarlanmıştır. 6.2mOhm (10V, 50A'de) on-resistance değerine sahip bu bileşen, düşük güç kaybı gerektiren uygulamalarda kullanılır. TO-263-5 (D²Pak) yüzey montaj paketinde sunulan transistör, -55°C ile +175°C arasında çalışabilir. Sıcaklık algılama diyodu özelliğine sahiptir. Güç yönetimi, motor kontrolü, anahtarlama devreleri ve endüstriyel uygulamalarda yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5836 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Active |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.2mOhm @ 50A, 10V |
| Supplier Device Package | SOT-426 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
