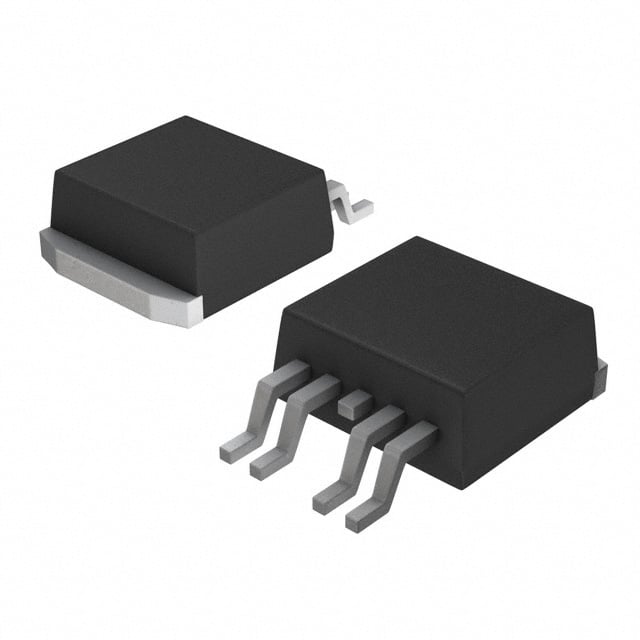

BUK9107-40ATC,118
MOSFET N-CH 40V 75A SOT426
- Üretici
- Nexperia
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK9107-40ATC
BUK9107-40ATC,118 Hakkında
BUK9107-40ATC,118, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltajı ve 75A sürekli drenaj akımı kapasitesiyle güç yönetimi uygulamalarında kullanılır. 6.2mΩ maksimum RDS(on) değeriyle düşük ısıl dirençe sahiptir. Temperature Sensing Diode özelliği sayesinde sıcaklık izleme gerektiren devrelerde tercih edilir. Surface Mount teknolojisine uygun D²Pak (TO-263-5) paketinde sunulur. -55°C ile 175°C arasında çalışabilir ve maksimum 272W güç saçabilir. Anahtarlama güç kaynakları, motor kontrol devreleri ve DC-DC dönüştürücülerde uygulanmaktadır. Ürün obsolete statüsüdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 5836 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.2mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
| Vgs(th) (Max) @ Id | 2V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
