Transistörler - FET, MOSFET - Tekil

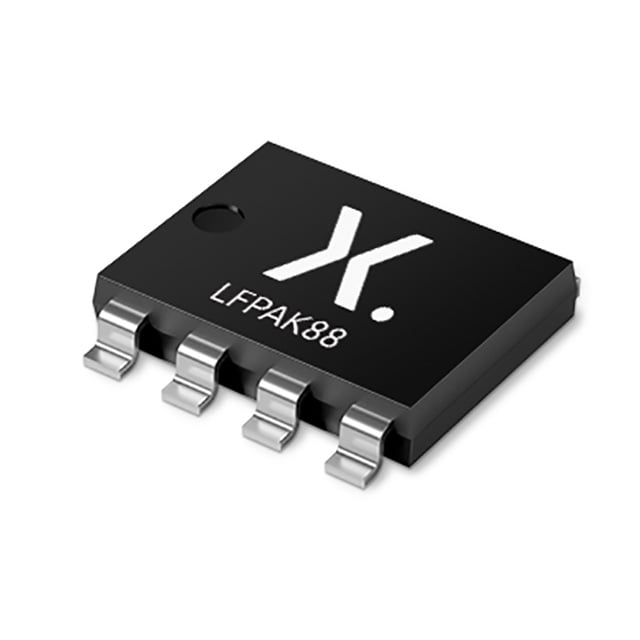

BUK7S1R5-40HJ
MOSFET N-CH 40V 260A LFPAK88
- Üretici
- Nexperia
- Paket/Kılıf
- SOT-1235
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7S1R5
BUK7S1R5-40HJ Hakkında
BUK7S1R5-40HJ, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 260A sürekli drain akımı kapasitesine sahiptir. 1.5mOhm maksimum RDS(on) değeri ile düşük güç kaybı sağlar. LFPAK88 (SOT-1235) yüzey montajı paketine sahip olan bu bileşen, güç yönetimi devreleri, motor sürücüleri, güç kaynakları ve anahtarlama uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilir. 10V gate sürüm voltajında optimize edilmiştir ve maksimum 242W güç saçabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 260A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 93 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6712 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1235 |
| Part Status | Active |
| Power Dissipation (Max) | 242W (Ta) |
| Rds On (Max) @ Id, Vgs | 1.5mOhm @ 25A, 10V |
| Supplier Device Package | LFPAK88 (SOT1235) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
