Transistörler - FET, MOSFET - Tekil

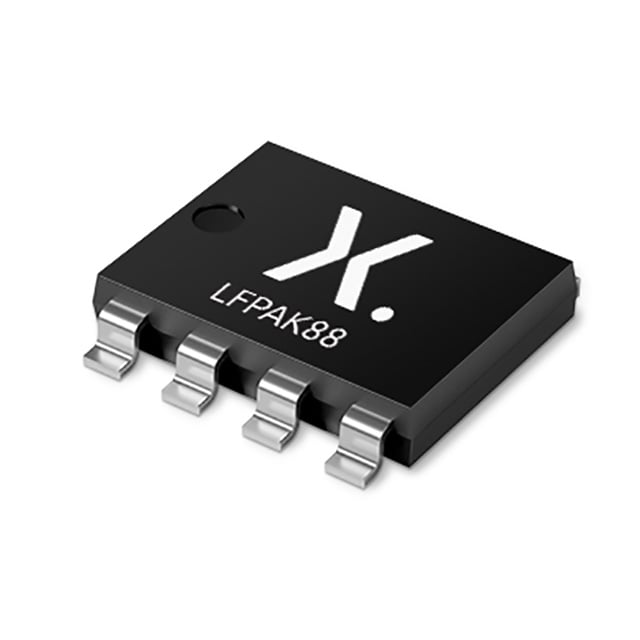

BUK7S1R2-40HJ
MOSFET N-CH 40V 300A LFPAK88
- Üretici
- Nexperia
- Paket/Kılıf
- SOT-1235
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7S1R2
BUK7S1R2-40HJ Hakkında
BUK7S1R2-40HJ, Nexperia tarafından üretilen N-Channel Power MOSFET transistördür. 40V drain-source gerilimi ve 300A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. 1.2mΩ on-resistance değeri ile düşük güç kaybı sağlar. LFPAK88 (SOT-1235) yüzey montaj paketinde sunulan bu bileşen, DC-DC konvertörler, motor kontrol devreleri, güç dağıtım sistemleri ve ağır yük anahtarlaması uygulamalarında tercih edilir. -55°C ile 175°C arasında çalışan ve 294W güç disipasyonuna sahip bu MOSFET, endüstriyel ve otomotiv uygulamaları için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 300A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 112 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8420 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1235 |
| Part Status | Active |
| Power Dissipation (Max) | 294W (Ta) |
| Rds On (Max) @ Id, Vgs | 1.2mOhm @ 25A, 10V |
| Supplier Device Package | LFPAK88 (SOT1235) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
