BUK7S0R5-40HJ

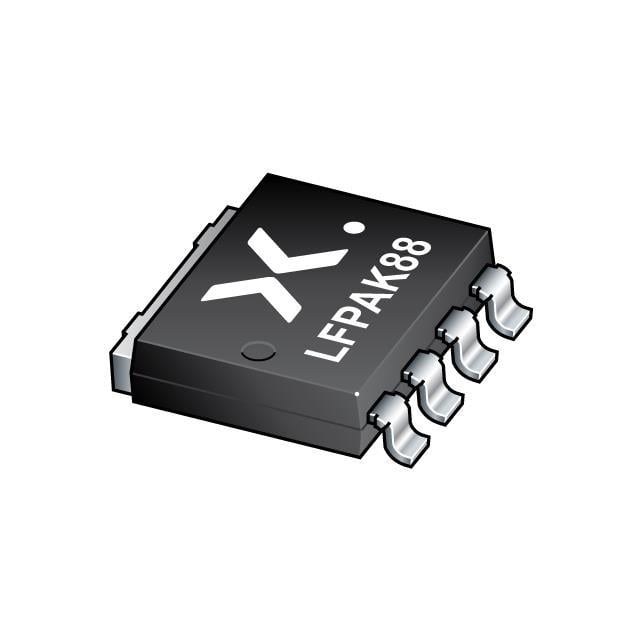

BUK7S0R5-40H/SOT1235/LFPAK88
- Üretici
- Nexperia
- Paket/Kılıf
- SOT-1235
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7S0R5-40H
BUK7S0R5-40HJ Hakkında
BUK7S0R5-40HJ, Nexperia tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source voltajında 500A sürekli drain akımını destekler. 10V gate sürücü voltajında 0.55mΩ on-resistance değerine sahiptir. SOT-1235 (LFPAK88) yüzey montaj paketi ile sunulan bu bileşen, düşük RDS(on) değeri sayesinde güç kaybını minimize eder. -55°C ile 175°C arasında çalışabilir ve 375W güç saçılımına dayanır. Elektrik şebekeleri, motor kontrolleri, güç kaynakları ve yüksek akım uygulamalarında kullanılır. 267nC gate charge ile hızlı anahtarlama özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 267 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 21162 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1235 |
| Part Status | Active |
| Power Dissipation (Max) | 375W (Ta) |
| Rds On (Max) @ Id, Vgs | 0.55mOhm @ 25A, 10V |
| Supplier Device Package | LFPAK88 (SOT1235) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
