Transistörler - FET, MOSFET - Tekil

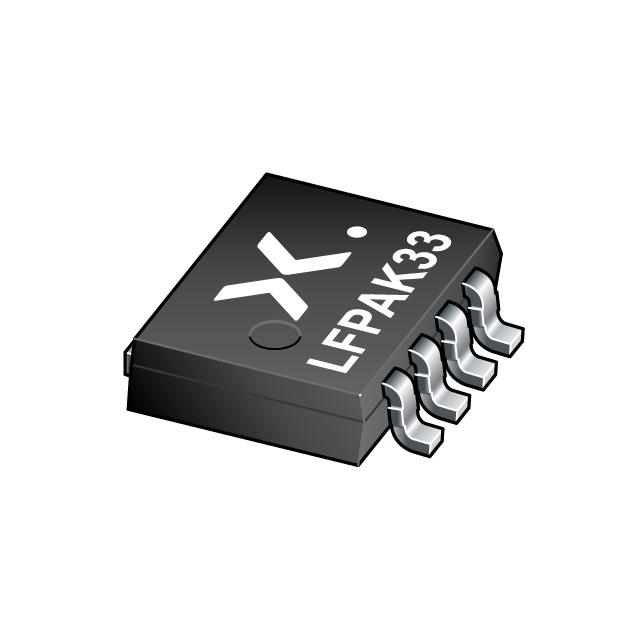

BUK7M6R7-40HX
BUK7M6R7-40H - N-CHANNEL 40V, ST
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1210
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7M6R7-40H
BUK7M6R7-40HX Hakkında
BUK7M6R7-40HX, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj aralığında 50A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 6.7mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. SOT-1210 (LFPAK33) yüzey montaj paketinde sunulan bu bileşen, anahtarlama ve güç yönetimi uygulamalarında kullanılır. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Motorlar, güç kaynakları, DC-DC dönüştürücüler ve endüstriyel kontrol sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 24 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1625 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1210, 8-LFPAK33 (5-Lead) |
| Part Status | Active |
| Power Dissipation (Max) | 65W (Ta) |
| Rds On (Max) @ Id, Vgs | 6.7mOhm @ 20A, 10V |
| Supplier Device Package | LFPAK33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
