Transistörler - FET, MOSFET - Tekil

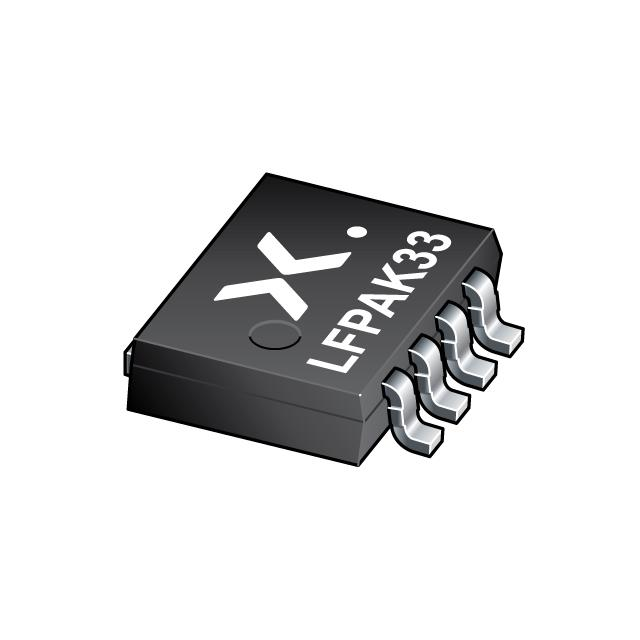

BUK7M20-40HX
BUK7M20-40H - N-CHANNEL 40V, STA
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1210
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7M20-40H
BUK7M20-40HX Hakkında
BUK7M20-40HX, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 25A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. 20mΩ maksimum RDS(on) değeri ile verimli anahtarlama özelliği sunar. -55°C ile 175°C arasında çalışan cihaz, endüstriyel kontrol devreleri, DC-DC konvertörler, motor sürücüleri ve güç yönetimi uygulamalarında tercih edilir. SOT-1210 (8-LFPAK33) yüzey montaj paketinde sunulmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10.2 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 598 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1210, 8-LFPAK33 (5-Lead) |
| Part Status | Active |
| Power Dissipation (Max) | 38W (Ta) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 10A, 10V |
| Supplier Device Package | LFPAK33 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
