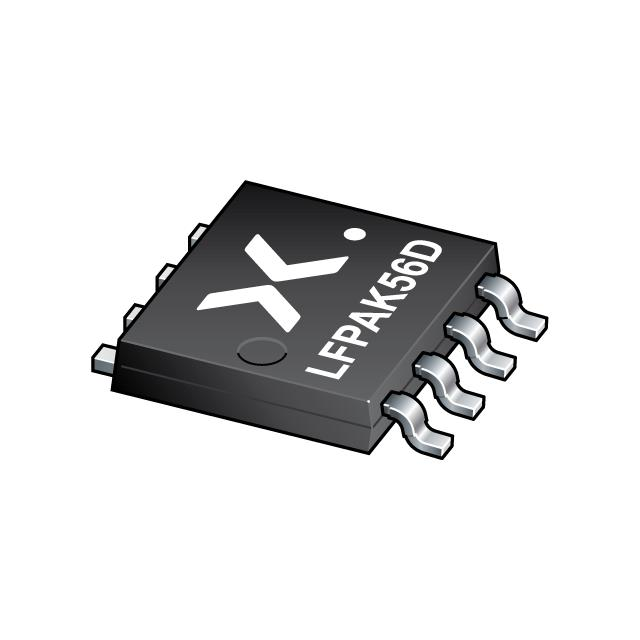

BUK7K89-100EX
NEXPERIA BUK7K89 - DUAL N-CHANNE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-1205
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7K89
BUK7K89-100EX Hakkında
BUK7K89-100EX, Nexperia tarafından üretilen dual N-channel MOSFET transistördür. 100V drain-source gerilim ve 13A sürekli drenaj akımı kapasitesi ile orta güç uygulamalarında kullanılır. 82.5mΩ (10V, 5A) on-state direnci sayesinde düşük güç kaybı sağlar. 38W maksimum güç dağıtımı kapasitesi ile anahtarlama, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetim devrelerinde uygulanır. -55°C ile 175°C arasında çalışır. SOT-1205 (LFPAK56) yüzey montaj paketi ile kompakt PCB tasarımlarına uygun seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A |
| Part Status | Active |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 13.6nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 811pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1205, 8-LFPAK56 |
| Power - Max | 38W |
| Rds On (Max) @ Id, Vgs | 82.5mOhm @ 5A, 10V |
| Supplier Device Package | LFPAK56D |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
