BUK7J1R4-40HX

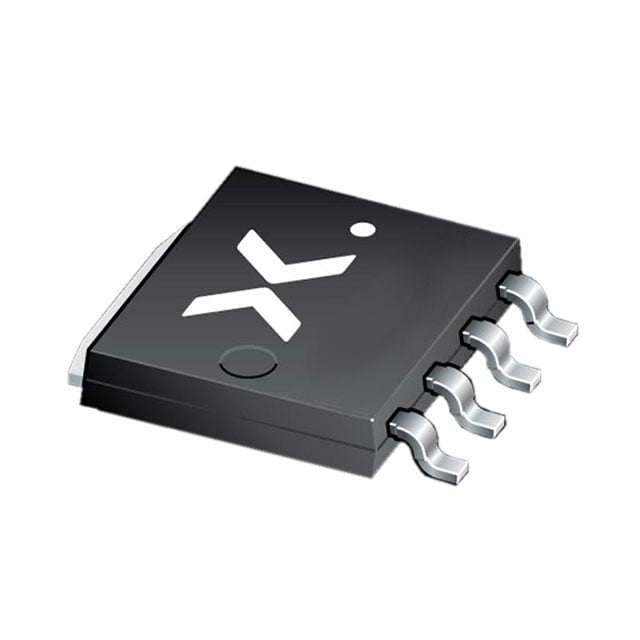

MOSFET N-CH 40V 190A LFPAK56
- Üretici
- Nexperia
- Paket/Kılıf
- SOT-1023
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7J1R4
BUK7J1R4-40HX Hakkında
BUK7J1R4-40HX, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilim (Vdss) ve 190A maksimum drain akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. 1.4mOhm on-resistance değeri ile düşük kayıp sağlar. LFPAK56 (SOT-1023) yüzey montajlı paketinde sunulan bu bileşen, motor sürücüleri, güç kaynakları, DC-DC konvertörleri ve endüstriyel kontrol sistemlerinde anahtarlama uygulamalarında tercih edilir. -55°C ile +175°C arasında güvenli çalışır ve 395W maksimum güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 120A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 126 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8155 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | SOT-1023, 4-LFPAK |
| Part Status | Active |
| Power Dissipation (Max) | 395W (Ta) |
| Rds On (Max) @ Id, Vgs | 1.4mOhm @ 25A, 10V |
| Supplier Device Package | LFPAK56; Power-SO8 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -10V |
| Vgs(th) (Max) @ Id | 3.6V @ 1mA |
