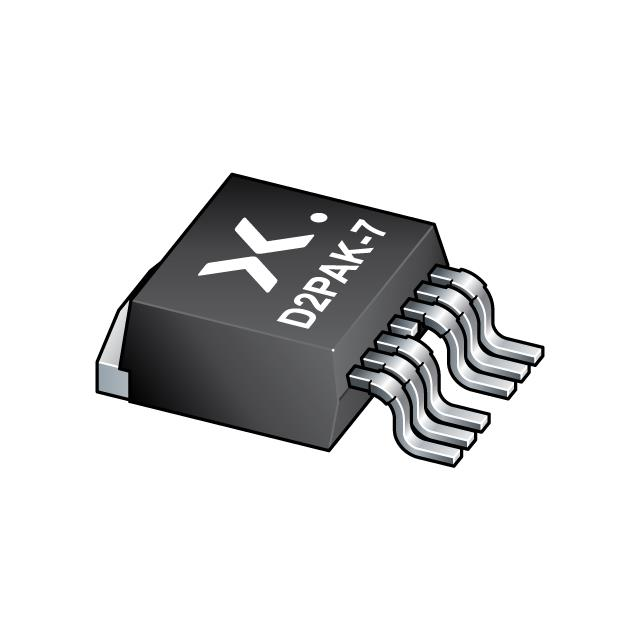

BUK7C10-75AITE,118
NEXPERIA BUK7C10-75 - 75A, 75V,
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7C10-75
BUK7C10-75AITE,118 Hakkında
BUK7C10-75 bir N-Channel güç MOSFET'i olup, yüksek akım kapasitesi ve düşük on-resistance ile güç yönetimi uygulamalarında kullanılır. 75A sürekli drenaj akımı, 75V drain-source gerilimi ve 10mΩ maksimum Rds(on) değeri ile anahtarlama ve doğrultucu devreleri, güç dönüştürücüleri, motor kontrol sistemleri ve endüstriyel uygulamalarda tercih edilir. Entegre akım algılama özelliği sayesinde devrenin korunması ve monitoringu daha etkilidir. D²Pak (TO-263-7) paketlemesi ve geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) ile çeşitli ortamlara uyum sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 121 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4700 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-7, D²Pak (6 Leads + Tab) |
| Part Status | Active |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK-7 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
