BUK7C06-40AITE,118

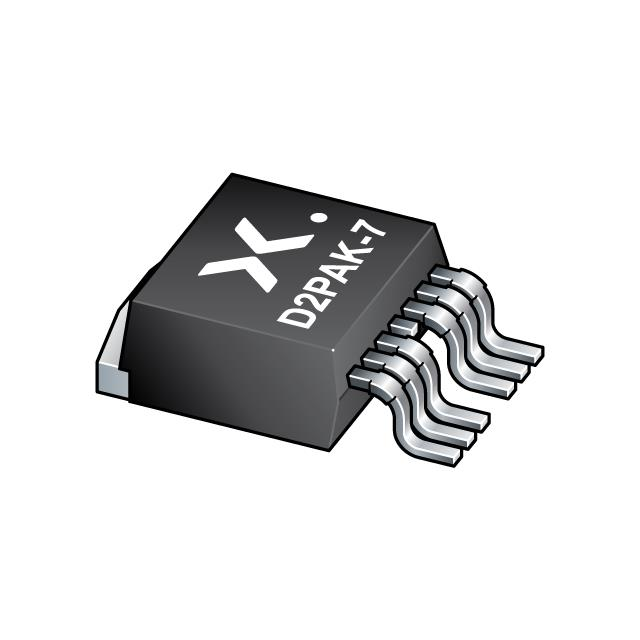

MOSFET N-CH 40V 75A D2PAK
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7C06-40A
BUK7C06-40AITE,118 Hakkında
BUK7C06-40AITE,118, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 75A sürekli drenaj akımı kapasitesiyle güç elektronik uygulamalarında kullanılır. 6mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Current sensing özelliğine sahip olan bu bileşen, DC-DC dönüştürücüler, motor sürücüleri, güç kaynakları ve yüksek akımlı anahtarlama uygulamalarında tercih edilir. TO-263-7 (D²Pak) yüzey montaj paketi ile kompakt tasarımlara uyum sağlar. -55°C ile 175°C arasında çalışma sıcaklığı aralığında dayanıklı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 120 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4300 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-7, D²Pak (6 Leads + Tab), TO-263CB |
| Part Status | Active |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 6mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
