Transistörler - FET, MOSFET - Tekil

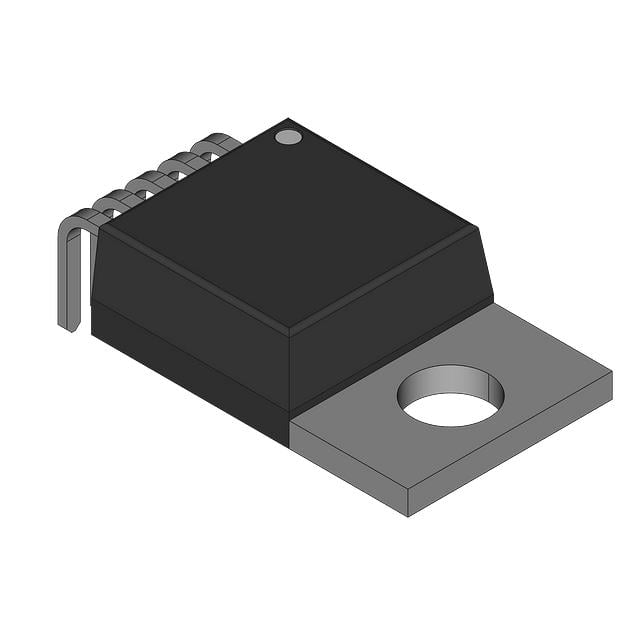

BUK7909-75ATE127
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7909-75ATE127
BUK7909-75ATE127 Hakkında
BUK7909-75ATE127, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. 75A sürekli dren akımı ve 75V drain-source voltajı ile yüksek güç uygulamalarında kullanılır. 9mΩ maksimum Rds(on) değeri ile düşük iletim kaybına sahiptir. TO-220-5 paketinde üretilen bu bileşen, sürücü devrelerine 10V sürüş voltajı ile uygulanır. Entegre sıcaklık sensörü diyodu sayesinde termal kontrol uygulamalarında tercih edilir. Geniş çalışma sıcaklık aralığı (-55°C ~ 175°C) ile endüstriyel ve otomotiv uygulamalarında, güç anahtarlaması, motor kontrolü ve elektriksel yönetim sistemlerinde kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 121 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4700 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-5 |
| Part Status | Active |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 50A, 10V |
| Supplier Device Package | TO-220-5 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
