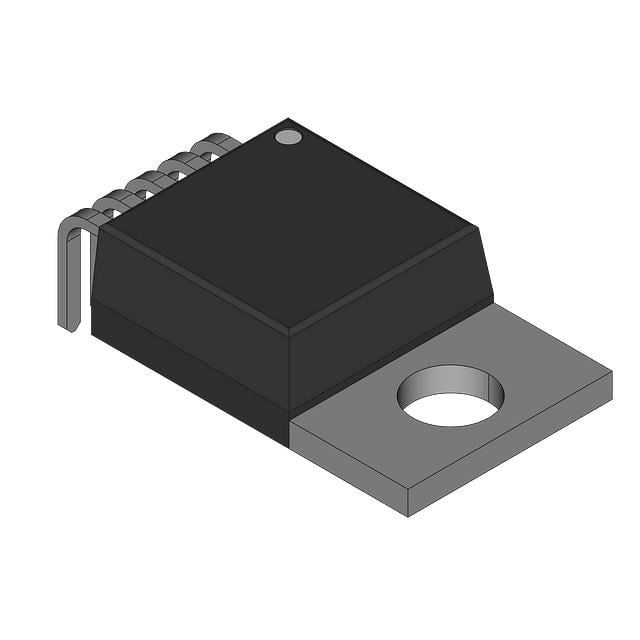

BUK7907-55ATE127
N-CHANNEL POWER MOSFET
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-5
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7907-55ATE127
BUK7907-55ATE127 Hakkında
BUK7907-55ATE127, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. 55V drain-source voltaj ile 75A sürekli drain akımı sağlayabilir. 7mOhm (10V, 50A) düşük on-resistance değeri sayesinde enerji kaybını minimize eder. TO-220-5 paketinde sunulan bu bileşen, sıcaklık sensörü dioduna sahiptir. -55°C ile 175°C arasında çalışabilir ve 272W'a kadar güç dağıtabilir. Güç yönetimi uygulamalarında, motor kontrol devreleri, DC-DC konvertörleri ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 116 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4500 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-5 |
| Part Status | Active |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 50A, 10V |
| Supplier Device Package | TO-220-5 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
