Transistörler - FET, MOSFET - Tekil

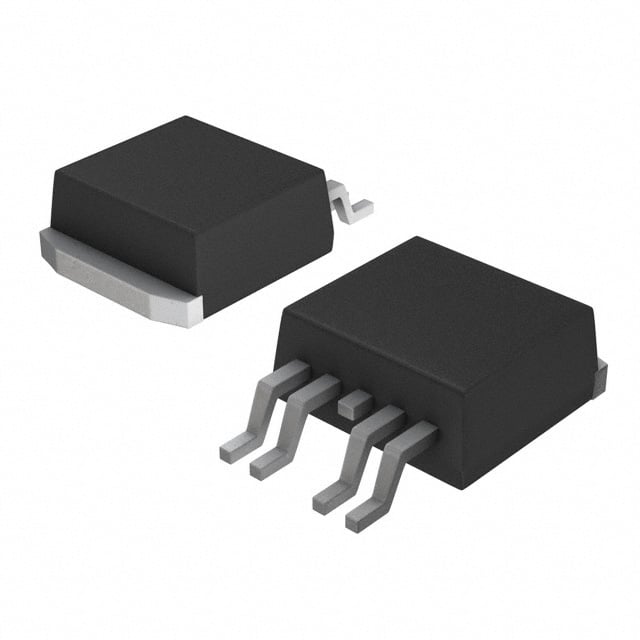

BUK7109-75AIE,118
MOSFET N-CH 75V 75A SOT426
- Üretici
- Nexperia
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7109-75AIE
BUK7109-75AIE,118 Hakkında
BUK7109-75AIE,118, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 75V drain-source voltaj (Vdss) ve 75A sürekli drain akımı (Id) kapasitesine sahiptir. 9mOhm maksimum RDS(on) değeri ile düşük geçiş direnci sağlar. TO-263-5 (D²Pak) yüzey montajlı pakette sunulur. Gate charge 121nC @ 10V ve input capacitance 4700pF @ 25V'tur. Integrated current sensing özelliği bulunur. -55°C ile 175°C arasında çalışır. Yüksek akım uygulamaları, motor kontrolü, AC-DC dönüştürücüler ve endüstriyel güç yönetimi sistemlerinde kullanılır. 272W maksimum güç dağılımı kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 75 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 121 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4700 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 9mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
