Transistörler - FET, MOSFET - Tekil

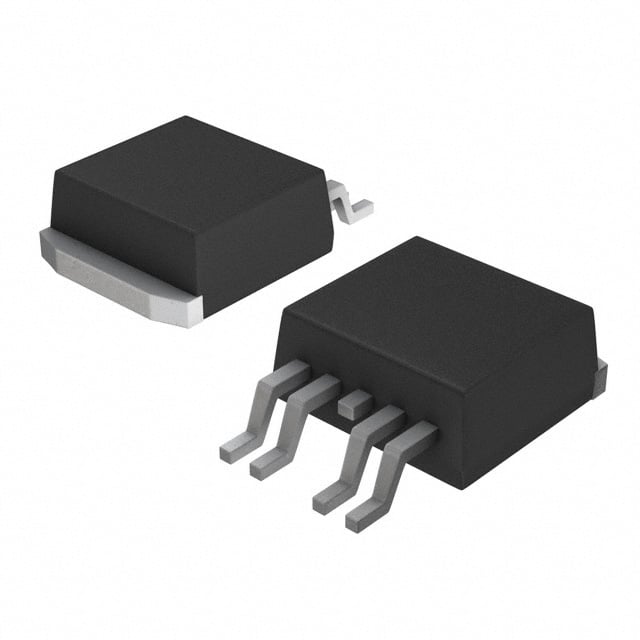

BUK7108-40AIE,118
MOSFET N-CH 40V 75A SOT426
- Üretici
- Nexperia
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7108
BUK7108-40AIE,118 Hakkında
BUK7108-40AIE,118, Nexperia tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 75A sürekli dren akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. TO-263-5 (D²Pak) paketinde sunulan bu bileşen, 8mΩ RDS(on) değeri ile düşük iletim kaybı sağlar. Entegre akım algılama (current sensing) özelliği sayesinde koruma ve kontrol devrelerinde yer alır. Endüstriyel kontrol, motor sürücüleri, güç kaynakları ve DC-DC dönüştürücüler gibi uygulamalarda tercih edilir. -55°C ile 175°C arasında çalışabilir ve maksimum 221W güç tüketebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 84 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3140 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 221W (Tc) |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
