Transistörler - FET, MOSFET - Tekil

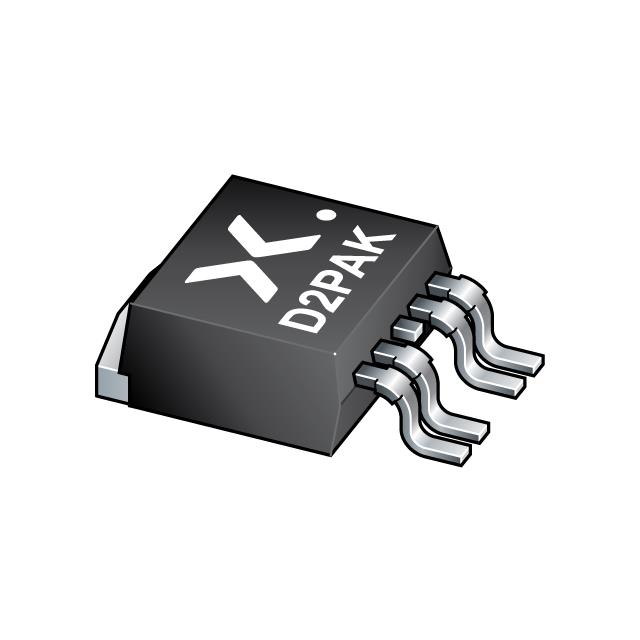

BUK7108-40AIE,118
PFET, 75A I(D), 40V, 0.008OHM, 1
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7108-40AIE
BUK7108-40AIE,118 Hakkında
BUK7108-40AIE, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 75A sürekli dren akımı, 40V dren-kaynak gerilimi ve 8mOhm Ron(on) direnci ile güç uygulamalarında kullanılır. TO-263-5 (D²Pak) paketinde sunulan bu FET, current sensing özelliğine sahiptir. -55°C ile 175°C arasında çalışabilen komponen, motor kontrol, güç yönetimi, şarj devresi ve invertör uygulamalarında tercih edilir. 221W güç disipasyonu kapasitesi ve düşük kapı yükü sayesinde yüksek hızlı anahtarlama işlemleri gerçekleştirebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 84 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3140 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Active |
| Power Dissipation (Max) | 221W (Tc) |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 50A, 10V |
| Supplier Device Package | SOT-426 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
