Transistörler - FET, MOSFET - Tekil

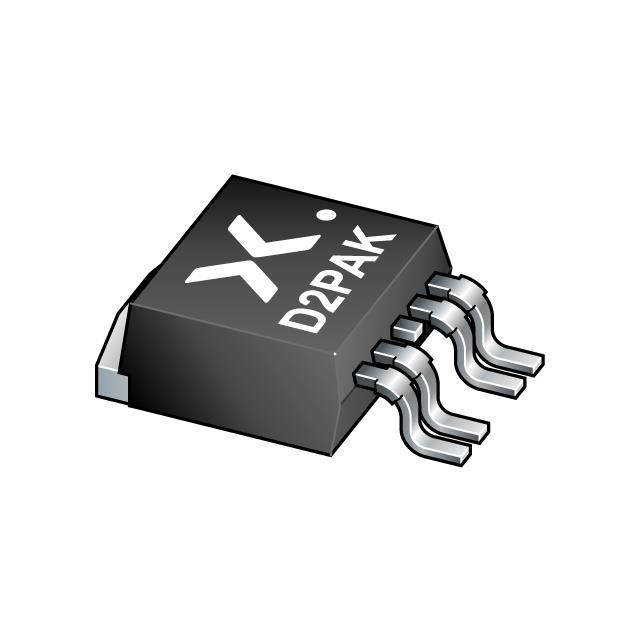

BUK7107-55AIE,118
NEXPERIA BUK7107 - N-CHANNEL TRE
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7107
BUK7107-55AIE,118 Hakkında
BUK7107-55AIE,118, Nexperia tarafından üretilen N-Channel MOSFET transistörüdür. 55V drain-source voltaj derecesi ve 75A sürekli dren akımı kapasitesi ile güç uygulamalarında kullanılır. TO-263-5 (D²Pak) yüzey montaj paketinde sunulan bu bileşen, akım algılama özelliği (current sensing) içerir. 7mOhm maksimum on-direnci (10V, 50A) ile düşük güç kaybı sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 175°C), motor kontrol, elektrik anahtarlama devreleri, güç dönüştürücüleri ve enerji yönetim sistemlerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 116 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4500 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Active |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
