Transistörler - FET, MOSFET - Tekil

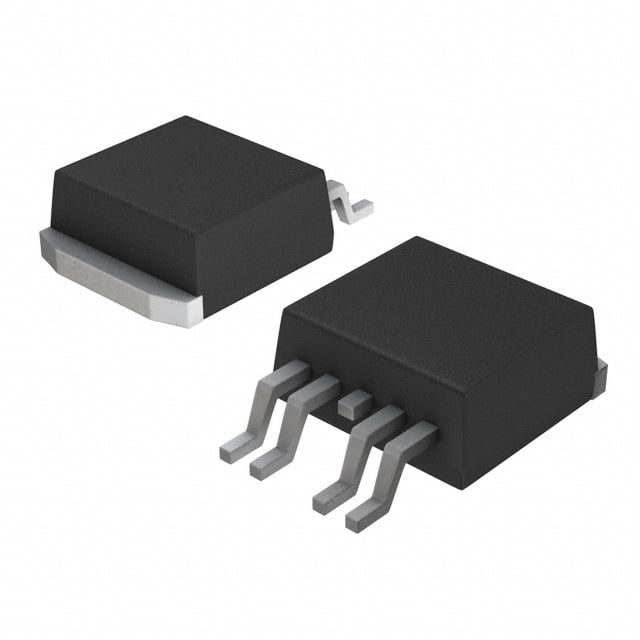

BUK7107-40ATC,118
MOSFET N-CH 40V 75A SOT426
- Üretici
- Nexperia
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7107-40ATC
BUK7107-40ATC,118 Hakkında
BUK7107-40ATC,118, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltajında 75A sürekli drenaj akımı ile yüksek akım uygulamalarına uygundur. TO-263-5 (D²Pak) paketinde sunulan bu transistör, güç yönetimi devreleri, motor sürücüler, anahtarlama uygulamaları ve power conversion sistemlerinde kullanılır. 7mOhm düşük on-resistance değeri ile ısı kaybı minimize edilir. İçerisinde yer alan temperature sensing diode özelliği termal korumasına destek sağlar. -55°C ile 175°C arasında çalışan bu komponent, endüstriyel ve otomotiv uygulamalarında tercih edilir. Maksimum 272W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4500 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
