Transistörler - FET, MOSFET - Tekil

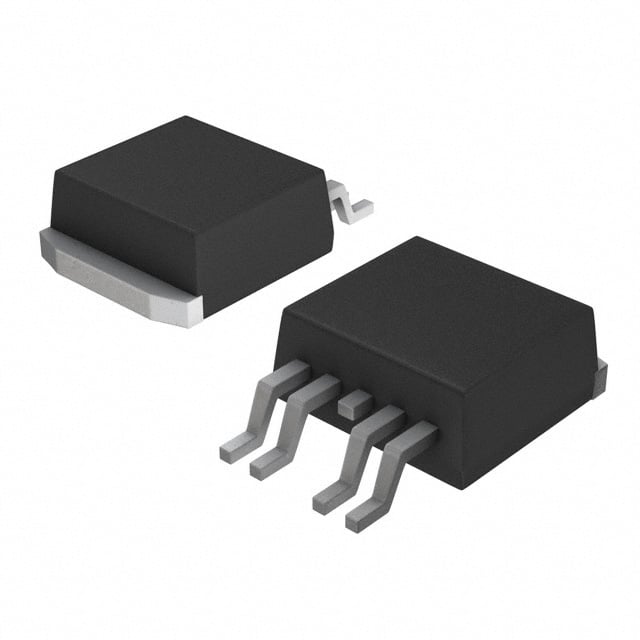

BUK7105-40AIE,118
MOSFET N-CH 40V 75A SOT426
- Üretici
- Nexperia
- Paket/Kılıf
- TO-263-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK7105-40AIE
BUK7105-40AIE,118 Hakkında
BUK7105-40AIE,118, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 75A sürekli drain akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. TO-263-5 (D²Pak) paketinde sunulan bileşen, 5mΩ maksimum Rds(on) değeri ile düşük enerji kaybı sağlar. Gate charge ve input capacitance özellikleri hızlı anahtarlama işlemleri için optimize edilmiştir. Entegre akım algılama özelliği bulunur. Motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve lithium-ion pil yönetimi sistemleri gibi uygulamalarda tercih edilir. -55°C ile 175°C arası sıcaklık aralığında çalışır. Not: Bu ürün üretimi durdurulmuş (Obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Feature | Current Sensing |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 127 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-5, D²Pak (4 Leads + Tab), TO-263BB |
| Part Status | Obsolete |
| Power Dissipation (Max) | 272W (Tc) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 50A, 10V |
| Supplier Device Package | D2PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
