Transistörler - FET, MOSFET - Tekil

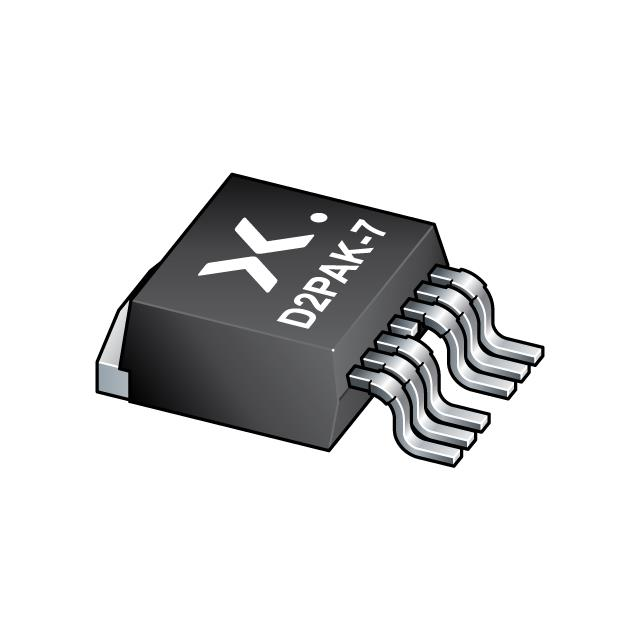

BUK6C2R1-55C,118
NEXPERIA BUK6C2R1-55C - 228A, 55
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BUK6C2R1-55C
BUK6C2R1-55C,118 Hakkında
BUK6C2R1-55C, Nexperia tarafından üretilen N-Channel MOSFET transistördür. 228A sürekli drenaj akımı ve 55V kaynak-drenaj gerilimi ile gücü anahtarlama uygulamalarında kullanılır. TO-263-7 (D²Pak) Surface Mount paketinde sunulan bu transistör, düşük RDS(on) değeri (2.3mOhm @ 90A, 10V) sayesinde ısıl kayıpları minimize eder. -55°C ile 175°C arası çalışma sıcaklığı aralığında güvenilir performans sağlar. Güç kaynakları, DC-DC konvertörleri, motor kontrol devreleri ve endüstriyel anahtarlama uygulamalarında yaygın olarak tercih edilir. 300W maksimum güç dağıtımı kapasitesi ile yüksek akım uygulamaları için uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 228A (Tc) |
| Drain to Source Voltage (Vdss) | 55 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 253 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 16000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-7, D²Pak (6 Leads + Tab) |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3mOhm @ 90A, 10V |
| Supplier Device Package | D2PAK-7 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±16V |
| Vgs(th) (Max) @ Id | 2.8V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
