Transistörler - FET, MOSFET - Tekil
BTS282ZE3230AKSA2

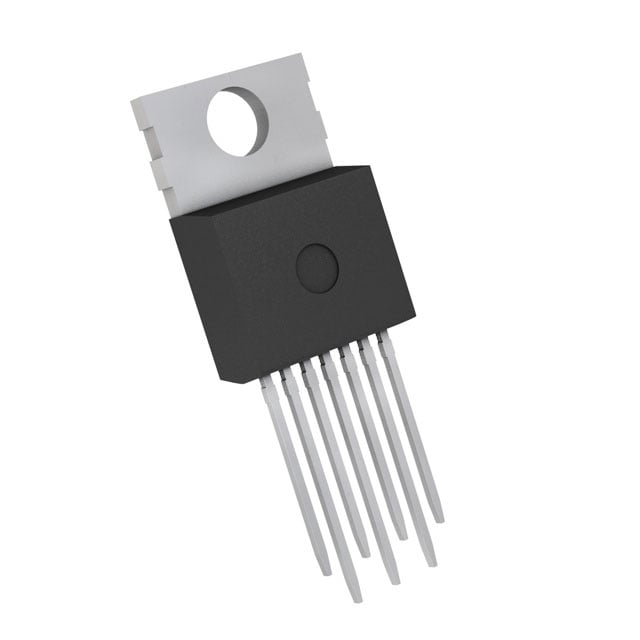

MOSFET N-CH 49V 80A TO220-7
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-7
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BTS282ZE3230AKSA2
BTS282ZE3230AKSA2 Hakkında
BTS282ZE3230AKSA2, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 49V (Vdss) drain-source voltajında 80A sürekli drain akımı kapasitesine sahiptir. TO-220-7 paketinde sunulan bu bileşen, gücü düşük seri direncine (6.5mOhm @ 10V) çevirme yeteneğiyle güç uygulamalarında kullanılır. 300W güç tüketim kapasitesi, -40°C ile 175°C arasında çalışma sıcaklığı ve integral sıcaklık algılama diyodu özellikleriyle motor sürücüsü, güç kaynakları ve anahtarlama uygulamalarında tercih edilir. Eski tasarımlar için hazırlandığından yeni tasarımlarda alternatif ürün değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 49 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 232 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4800 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-220-7 |
| Part Status | Not For New Designs |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 36A, 10V |
| Supplier Device Package | PG-TO220-7-12 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 240µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
