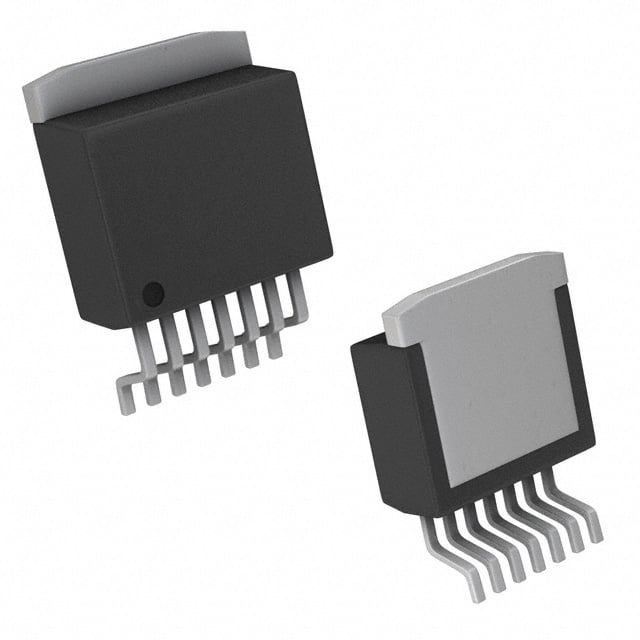

BTS282Z E3180A
MOSFET N-CH 49V 80A TO220-7
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-263-8
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- BTS282Z
BTS282Z E3180A Hakkında
BTS282Z E3180A, Infineon Technologies tarafından üretilen N-Channel MOSFET transistördür. 49V drain-source voltajında 80A sürekli akım kapasitesine sahiptir. TO-263-8 (D²Pak) paketinde sunulan bu bileşen, yüksek güç uygulamalarında kullanılmaktadır. 6.5mΩ RDS(on) değeri ile düşük iletim direncine ve 300W maksimum güç dağıtımına sahiptir. Entegre sıcaklık sensörü dioduna ve geniş çalışma sıcaklığı aralığına (-40°C ile +175°C) sahiptir. Anahtarlama devreleri, motor sürücüleri, güç dönüştürme uygulamaları ve yük kontrol sistemlerinde yaygın olarak kullanılır. Ürün obsolete (üretimi sonlandırılmış) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 80A (Tc) |
| Drain to Source Voltage (Vdss) | 49 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Temperature Sensing Diode |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 232 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4800 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-263-8, D²Pak (7 Leads + Tab), TO-263CA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 36A, 10V |
| Supplier Device Package | PG-TO220-7-180 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2V @ 240µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
